Wyłącznik S00 do kombinacji rozruch. 1A, wyzw. N 13A | 3RV2311-0JC20 Siemens

Alternatywny kod produktu: 3RV23110JC20

Opis i Kluczowe Cechy

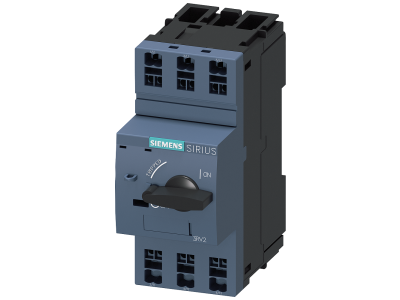

Wyłącznik silnikowy SIRIUS 3RV2 typu S00, oznaczony symbolem 3RV2311-0JC20, przeznaczony jest do kombinacji rozruchowych i niezawodnej ochrony odbiorników przed zwarciem oraz bezpiecznego odłączania instalacji. Urządzenie oferuje prąd znamionowy 1 A z wyzwalaczem zwarciowym nastawionym na 13 A, co pozwala precyzyjnie zabezpieczać obwody silnikowe przed przeciążeniem i zwarciem. Kompaktowa obudowa i niskie ciepło odlotowe czynią go idealnym do stosowania w odgałęzieniach odbiorników, również z silnikami IE3/IE4 oraz przy przełączaniu prądu stałego.

• Prąd znamionowy 1 A / wyzwalacz zwarciowy 13 A: Gwarantuje skuteczną ochronę przeciążeniową i zwarciową małych silników oraz odbiorników, minimalizując ryzyko uszkodzenia instalacji.
• Kompaktowa konstrukcja S00 i niskie ciepło odlotowe: Umożliwia gęste zabudowy w rozdzielnicach, redukuje straty energetyczne i upraszcza dobór przewodów.
• Optymalizacja do silników IE3/IE4 i prądu stałego: Zapewnia zgodność z nowoczesnymi, energooszczędnymi silnikami oraz możliwość przełączania obwodów DC bez dodatkowych modyfikacji.
• Przyłącze śrubowe lub sprężynowe (w zależności od wariantu): Wybór rodzaju podłączenia pozwala dostosować szybkość montażu i odporność na wibracje – śrubowe dla pewności, sprężynowe dla bezobsługowej eksploatacji.
• Możliwość rozbudowy o łącznik pomocniczy i akcesoria: Wbudowany lub opcjonalny łącznik pomocniczy umożliwia sygnalizację stanu wyłącznika, a uniwersalne akcesoria (wyzwalacze pomocnicze, łączniki sygnalizacyjne) są wspólne dla całej serii 3RV2.

Zgodność z Normami

Wyłącznik silnikowy 3RV2311-0JC20 spełnia wymagania międzynarodowych norm IEC oraz UL/CSA, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach na całym świecie. Dodatkowo urządzenie jest dopuszczone do stosowania w strefach zagrożonych wybuchem (ATEX oraz IEC Ex), co rozszerza zakres jego zastosowań. Posiada certyfikację CE dla rynku europejskiego.

Zastosowanie

Wyłącznik SIRIUS 3RV2 został zaprojektowany do ochrony i odłączania odbiorników w różnych konfiguracjach – od prostych kombinacji rozruchowych po zaawansowane układy automatyki. Sprawdza się tam, gdzie wymagana jest wysoka niezawodność i kompaktowa zabudowa.

• Ochrona silników elektrycznych (w tym IE3/IE4): Zabezpieczenie przed przeciążeniem i zwarciem w układach rozruszników stycznikowych, softstartów i falowników.
• Kombinacje rozruchowe: Jako wyłącznik główny w zestawach rozruchowych, zapewniający bezpieczne odłączanie i blokadę przed przypadkowym załączeniem.
• Ochrona transformatorów i instalacji odbiorczych: Zabezpieczenie przed zwarciem w obwodach transformatorów małej mocy oraz w liniach zasilających odbiorniki.
• Praca w sieciach IT oraz jako wyłącznik awaryjny/odłącznik: Spełnia wymogi funkcji wyłącznika głównego i awaryjnego, również w instalacjach z izolowanym punktem neutralnym.

Wskazówki Montażowe

Montaż wyłącznika silnikowego 3RV2311-0JC20 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach i szafach sterowniczych. Należy stosować momenty dokręcania przewodów zgodnie z dokumentacją techniczną producenta oraz dobierać przekrój przewodów odpowiednio do prądu znamionowego i prądu wyzwalacza zwarciowego, aby uniknąć przegrzania połączeń. Przed pierwszym uruchomieniem sprawdź nastawy wyzwalacza i upewnij się, że nie występują przeciążenia obwodu.

FAQ

• Jaki jest prąd znamionowy tego wyłącznika? Prąd znamionowy wynosi 1 A, a wyzwalacz zwarciowy nastawiony jest na 13 A – zapewnia to ochronę przed przeciążeniem i zwarciem w jednym urządzeniu.
• Czy wyłącznik nadaje się do pracy z silnikami IE3/IE4? Tak, został zoptymalizowany do współpracy z nowoczesnymi silnikami IE3 i IE4, a także do przełączania prądu stałego.
• Jakie dopuszczenia posiada ten model? Posiada dopuszczenia zgodne z normami IEC, UL/CSA, ATEX oraz IEC Ex, co umożliwia stosowanie go w standardowych instalacjach oraz w strefach zagrożonych wybuchem.
