Wyłącznik S00 do kombinacji rozruch. 16A, wyzw. N 208A | 3RV2311-4AC20 Siemens

Alternatywny kod produktu: 3RV23114AC20

Opis i Kluczowe Cechy

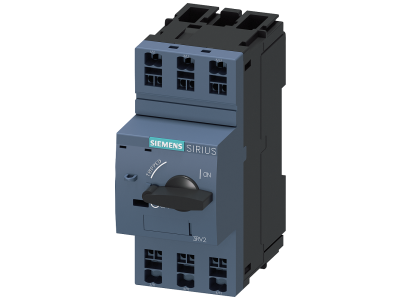

Wyłącznik silnikowy Siemens SIRIUS 3RV2, model 3RV2311-4AC20, w wielkości S00 został zaprojektowany do kombinacji rozruchowych i zapewnia niezawodną ochronę odbiorników przed zwarciem oraz bezpieczne odłączanie instalacji. Dzięki prądowi znamionowemu 16 A i wyzwalaczowi zwarciowemu 208 A urządzenie skutecznie zabezpiecza silniki (w tym IE3/IE4) oraz obwody odbiorcze. Kompaktowa budowa ułatwia montaż w rozdzielnicach i szafach sterowniczych.

• Prąd znamionowy 16 A: Umożliwia bezpieczną pracę w obwodach silnikowych o umiarkowanym obciążeniu, chroniąc przed przeciążeniem i przegrzaniem.
• Wyzwalacz zwarciowy 208 A: Zapewnia szybkie odcięcie prądu zwarciowego, minimalizując ryzyko uszkodzenia silnika i instalacji.
• Wielkość S00: Kompaktowa konstrukcja pozwala oszczędzić miejsce w rozdzielnicy, co upraszcza aranżację szaf sterowniczych.
• Przeznaczenie do kombinacji rozruchowych: Idealny do ochrony silników IE3/IE4, a także jako wyłącznik główny i awaryjny w sieciach IT i prądu stałego.
• Opcjonalny łącznik pomocniczy: Możliwość rozbudowy o sygnalizację stanu i integrację z systemami automatyki (akcesoria dostępne osobno).

Zgodność z Normami

Wyłącznik silnikowy 3RV2311-4AC20 jest zgodny z międzynarodowymi normami IEC oraz UL/CSA, co potwierdza jego bezpieczeństwo i możliwość stosowania na całym świecie. Ponadto urządzenie posiada dopuszczenie do użytku w strefach zagrożonych wybuchem zgodnie z dyrektywami ATEX i IEC Ex, rozszerzając zakres zastosowań w przemyśle.

Zastosowanie

Dzięki swojej konstrukcji i parametrom wyłącznik silnikowy sprawdza się w następujących scenariuszach:

• Ochrona silników elektrycznych w układach rozruchowych – w tym silników IE3/IE4.
• Zabezpieczenie odgałęzień odbiorników w instalacjach przemysłowych i budynkowych.
• Stosowanie jako wyłącznik główny i awaryjny w szafach sterowniczych.
• Praca w sieciach IT oraz przełączanie prądu stałego.
• Zastosowania w strefach zagrożonych wybuchem (ATEX / IEC Ex).

Wskazówki Montażowe

Montaż wyłącznika silnikowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie należy odłączyć napięcie zasilania. Przekrój przewodów należy dobrać do prądu znamionowego 16 A. Moment dokręcania połączeń śrubowych – zgodnie z dokumentacją techniczną producenta. Należy uwzględnić zalecenia dotyczące odprowadzania ciepła i montażu w rozdzielnicy.

FAQ

• Czy wyłącznik silnikowy ma wbudowany łącznik pomocniczy? W standardowej wersji 3RV2311-4AC20 łącznik pomocniczy nie jest wbudowany, ale jest dostępny jako opcjonalne akcesorium do samodzielnego montażu.
• Jaki jest stopień ochrony IP tego wyłącznika? W danych technicznych nie podano stopnia ochrony IP. Dla aparatury modułowej montowanej w rozdzielnicy standardowo przyjmuje się IP20 w osłonie obudowy.
• Czy wyłącznik nadaje się do pracy w sieci prądu stałego? Tak, producent potwierdza przystosowanie do przełączania prądu stałego, co rozszerza jego zastosowanie w instalacjach DC.
