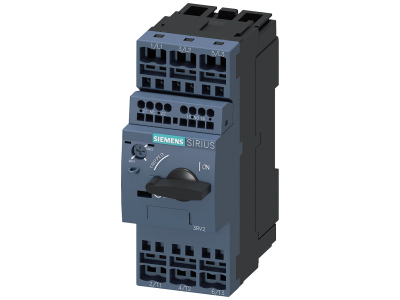

Wyłącznik S0, Ochrona silnika, Class 10, wyzw. A 9-12,5A, wyzw. N 163A | 3RV2021-1KA25 Siemens

Alternatywny kod produktu: 3RV20211KA25

Opis i Kluczowe Cechy

Wyłącznik silnikowy SIRIUS 3RV2 od Siemensa, w wersji S0 o symbolu 3RV2021-1KA25, to kompaktowe urządzenie do ochrony silników przed przeciążeniem i zwarciem. Wyposażony w wyzwalacz przeciążeniowy A z regulacją w zakresie 9–12,5 A (Class 10) oraz wyzwalacz zwarciowy N ustawiony na 163 A, zapewnia precyzyjne dopasowanie do parametrów chronionego silnika i bezpieczne odłączanie w stanach awaryjnych. Przeznaczony do pracy w odgałęzieniach odbiorników, również z silnikami IE3/IE4, a także w sieciach prądu stałego.

• Wyzwalacz przeciążeniowy A (Class 10): Regulacja w zakresie 9–12,5 A pozwala idealnie dopasować ochronę do prądu znamionowego silnika – zapobiega przegrzaniu i uszkodzeniu uzwojeń przy przeciążeniach.
• Wyzwalacz zwarciowy N o wartości 163 A: Szybkie odcięcie prądu zwarciowego chroni instalację elektryczną i odbiornik przed skutkami zwarcia, minimalizując ryzyko pożaru.
• Klasa wyzwalacza termicznego Class 10: Zapewnia wyłączenie w czasie 10 s przy 7,2-krotnym prądzie ustawionym – odpowiednia dla silników o normalnym rozruchu (wentylatory, pompy).
• Kompaktowa obudowa wielkości S0: Oszczędza miejsce w rozdzielnicy, ułatwia zabudowę w szafach sterowniczych i pozwala na gęste rozmieszczenie aparatury.
• Możliwość stosowania w sieciach IT oraz prądu stałego: Uniwersalność zastosowań – wyłącznik sprawdza się w instalacjach izolowanych od ziemi i w obwodach DC.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych IEC oraz amerykańskich UL/CSA, co potwierdza jego wszechstronność w instalacjach na całym świecie. Jest certyfikowany zgodnie z dyrektywami CE. Ponadto dopuszczony do stosowania w strefach zagrożonych wybuchem (ATEX i IECEx), co umożliwia bezpieczną eksploatację w atmosferach potencjalnie wybuchowych.

Zastosowanie

Dzięki precyzyjnej ochronie przeciążeniowej i zwarciowej wyłącznik 3RV2021-1KA25 znajduje zastosowanie w wielu obszarach przemysłu i infrastruktury budynkowej.

• Ochrona silników elektrycznych małej i średniej mocy (wentylatory, pompy, sprężarki, przenośniki) – szczególnie w wersjach IE3/IE4.
• Zabezpieczenie odgałęzień odbiorników w rozdzielnicach głównych i podrozdzielnicach, gdzie wymagane jest zwarte i niezawodne odłączanie.
• Praca jako wyłącznik główny i awaryjny w maszynach i urządzeniach, z możliwością blokady w pozycji wyłączonej (akcesoria).
• Zastosowanie w sieciach IT (izolowanych) oraz w obwodach prądu stałego – np. w fotowoltaice, magazynach energii.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie zasilania i zabezpieczyć przed przypadkowym załączeniem. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Momenty dokręcania śrub przyłączeniowych oraz dopuszczalne przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta, aby zapewnić trwałe i bezawaryjne połączenie. Zaleca się stosowanie odpowiednich zabezpieczeń nadprądowych w torze zasilania.

FAQ

• Czy wyłącznik posiada wbudowany łącznik pomocniczy? Nie, w standardowej wersji 3RV2021-1KA25 nie ma zintegrowanego łącznika pomocniczego. Można go jednak dobrać osobno z rodziny akcesoriów SIRIUS (np. łączniki sygnalizacyjne, wyzwalacze pomocnicze).
• Jaka jest maksymalna wartość prądu zwarciowego, jaką może przerwać wyłącznik? Wyzwalacz zwarciowy N został ustawiony na 163 A. Pełna zdolność łączeniowa zwarciowa urządzenia jest podana w karcie katalogowej – należy ją sprawdzić dla konkretnych warunków instalacji (napięcie, rodzaj sieci).
• Czy wyłącznik nadaje się do ochrony silników z rozruchem ciężkim (duża bezwładność)? Klasa wyzwalacza Class 10 jest przeznaczona dla silników o normalnym rozruchu (czas rozruchu do 10 s). Dla silników o wydłużonym rozruchu (np. prasy, wirówki) zaleca się wyłączniki z klasą Class 20 lub Class 30 – dostępne w serii 3RV2.
