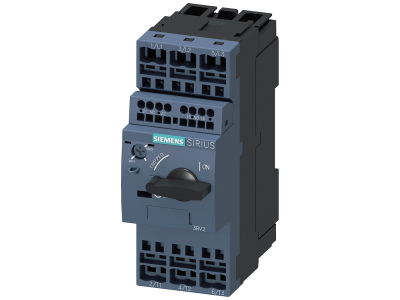

Wyłącznik S0, Ochrona silnika, Class 10, wyzw. A 7-10A, wyzw. N 130A | 3RV2021-1JA25 Siemens

Alternatywny kod produktu: 3RV20211JA25

Opis i Kluczowe Cechy

Wyłącznik silnikowy SIRIUS 3RV2021-1JA25 firmy Siemens zapewnia kompleksową ochronę silników przed przeciążeniem i zwarciem. Klasa wyzwalania termicznego Class 10 gwarantuje szybkie zadziałanie w przypadku przeciążeń, a zakres nastaw prądu termicznego 7–10 A umożliwia precyzyjne dopasowanie do prądu znamionowego silnika. Wyzwalacz zwarciowy o wartości 130 A skutecznie odcina obwód w przypadku zwarcia, chroniąc instalację i odbiorniki. Kompaktowa obudowa i niska emisja ciepła ułatwiają zabudowę w rozdzielnicach.

• Klasa wyzwalania termicznego Class 10: Zapewnia szybką reakcję na przeciążenia, minimalizując ryzyko przegrzania uzwojeń silnika.
• Zakres nastaw prądu termicznego 7–10 A: Umożliwia precyzyjne dopasowanie do parametrów chronionego silnika, eliminując zbędne wyłączenia.
• Wyzwalacz zwarciowy 130 A: Skutecznie odcina zasilanie przy zwarciu, chroniąc kable, styczniki i sam silnik.
• Niska emisja ciepła: Zmniejsza obciążenie termiczne rozdzielnicy, co pozwala na gęstsze upakowanie aparatury.
• Przeznaczenie do silników IE3/IE4 oraz prądu stałego: Uniwersalne zastosowanie w nowoczesnych układach napędowych i instalacjach DC.

Zgodność z Normami

Wyłącznik silnikowy SIRIUS 3RV2021-1JA25 spełnia wymagania międzynarodowych norm IEC oraz UL/CSA. Posiada również dopuszczenie do stosowania w strefach zagrożonych wybuchem (ATEX/IECEx). Oznaczenie CE potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Dzięki szerokiemu zakresowi ochrony i kompaktowej budowie wyłącznik nadaje się do wielu scenariuszy w przemyśle i budownictwie.

• Ochrona silników trójfazowych i jednofazowych w maszynach, wentylatorach, pompach i sprężarkach.
• Zabezpieczenie odgałęzień odbiorników w rozdzielnicach głównych i podrozdzielniach.
• Praca jako wyłącznik główny i awaryjny w układach sterowania zgodnie z wymaganiami bezpieczeństwa.
• Stosowanie w sieciach IT (sieci izolowane) oraz instalacjach z silnikami IE3/IE4.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika silnikowego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Moment dokręcania zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta – niewłaściwe dokręcenie może prowadzić do przegrzania i uszkodzenia wyłącznika. Po montażu sprawdź prawidłowość działania wyzwalacza zwarciowego i termicznego.

FAQ

• Jak ustawić prąd termiczny na wyłączniku 3RV2021-1JA25? Prąd nastawia się pokrętłem na przedniej ściance w zakresie 7–10 A. Wartość powinna odpowiadać prądowi znamionowemu chronionego silnika (zazwyczaj podanemu na tabliczce znamionowej).
• Czy wyłącznik nadaje się do silników IE3/IE4? Tak, model został zoptymalizowany do współpracy z silnikami o wysokiej sprawności (IE3/IE4) oraz do przełączania prądu stałego, co potwierdza jego uniwersalność.
• Jaka jest prąd zwarciowy wyzwalacza? Wyzwalacz zwarciowy nastawiony jest fabrycznie na 130 A, co zapewnia szybkie wyłączenie w przypadku zwarcia bez zbędnych opóźnień.
