Wyłącznik S00 do kombinacji rozruch. 1,6A, wyzw. N 21A | 3RV2311-1AC20 Siemens

Alternatywny kod produktu: 3RV23111AC20

Opis i Kluczowe Cechy

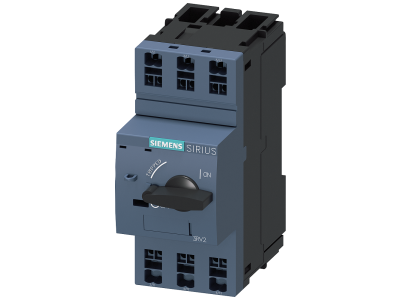

Wyłącznik silnikowy Siemens SIRIUS 3RV2 w wielkości S00, o symbolu 3RV2311-1AC20, przeznaczony do kombinacji rozruchowych. Dzięki prądowi znamionowemu 1,6 A oraz wyzwalaczowi przeciążeniowemu (N) o wartości 21 A zapewnia niezawodną ochronę silników przed zwarciem i przeciążeniem. Kompaktowa konstrukcja i niskie ciepło odlotowe umożliwiają stosowanie w odgałęzieniach odbiorników, również z silnikami IE3/IE4.

• Prąd znamionowy 1,6 A: Dopasowany do mniejszych silników i odbiorników, gwarantuje bezpieczną pracę bez ryzyka przegrzania toru głównego.
• Wyzwalacz przeciążeniowy (N) 21 A: Zapewnia skuteczną ochronę przed przeciążeniem i zwarciem, skracając czas reakcji w razie awarii.
• Kompaktowa obudowa S00: Oszczędza miejsce w rozdzielnicy i ułatwia instalację w ciasnych szafach sterowniczych.
• Przystosowany do silników IE3/IE4: Spełnia wymagania nowoczesnych, energooszczędnych napędów – zachowuje pełną ochronę przy wyższych sprawnościach.
• Uniwersalne dopuszczenia (IEC, UL/CSA, ATEX/IECEx): Umożliwia stosowanie w instalacjach krajowych i eksportowych, także w strefach zagrożonych wybuchem.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych IEC, UL i CSA, a także posiada dopuszczenia do pracy w strefach zagrożonych wybuchem (ATEX / IECEx). Oznaczenie CE potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik silnikowy 3RV2311-1AC20 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona silników i odbiorników w układach rozruchowych. Sprawdza się zarówno w automatyce przemysłowej, jak i w prostych instalacjach sterowniczych.

• Ochrona silników w kombinacjach rozruchowych (stycznik + przekaźnik przeciążeniowy) – zabezpiecza przed zwarciem i przeciążeniem.
• Jako wyłącznik główny i awaryjny w maszynach i urządzeniach, umożliwiający bezpieczne odłączenie zasilania.
• W rozdzielnicach odgałęźnych do zabezpieczania transformatorów i odbiorników o małej mocy.
• W systemach automatyki budynkowej i przemysłowej, również w sieciach IT oraz strefach ATEX.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odłączony od sieci. Przekrój przewodów dobierz do prądu znamionowego (1,6 A) oraz ewentualnego prądu zwarciowego. Przy dokręcaniu zacisków stosuj moment zalecany przez producenta – nie dokręcaj na siłę.

FAQ

• Czy wyzwalacz N 21 A to wyzwalacz przeciążeniowy czy zwarciowy? W oznaczeniach Siemens "N" odnosi się do wyzwalacza przeciążeniowego (overload release). Wartość 21 A może oznaczać prąd wyzwalania zwarciowego (short-circuit release) – dla konkretnych parametrów zalecamy sprawdzenie karty katalogowej produktu.
• Jaki jest stopień ochrony wyłącznika? W dostarczonych danych nie podano stopnia IP. Standardowo aparatura modułowa w rozdzielnicy posiada IP20, jednak w przypadku pracy w trudnych warunkach należy zastosować dodatkowe osłony.
• Czy wyłącznik nadaje się do pracy w sieci IT (z izolowanym punktem neutralnym)? Tak, producent informuje o możliwości stosowania w sieciach IT. W razie wątpliwości skonsultuj się z dokumentacją techniczną.
