Wyłącznik S00 do kombinacji rozruch. 0,16A, wyzw. N 2,1A | 3RV2311-0AC20 Siemens

Alternatywny kod produktu: 3RV23110AC20

Opis i Kluczowe Cechy

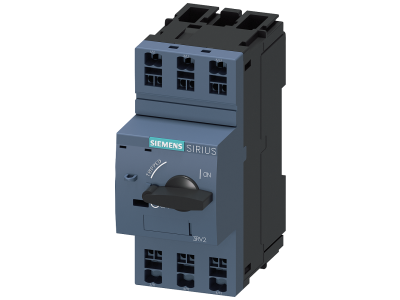

Wyłącznik silnikowy SIRIUS 3RV2311-0AC20 (rozmiar S00) przeznaczony do kombinacji rozruchowych. Dzięki nastawie wyzwalacza przeciążeniowego 0,16 A oraz wyzwalaczowi zwarciowemu 2,1 A zapewnia precyzyjną ochronę silników i odbiorników o niskim prądzie znamionowym. Kompaktowa obudowa S00 oszczędza miejsce w rozdzielnicy.

• Prąd nastawczy wyzwalacza przeciążeniowego: 0,16 A – precyzyjna ochrona przed przeciążeniem dla silników o małym poborze prądu, zapobiegająca przegrzaniu uzwojeń.
• Prąd wyzwalacza zwarciowego: 2,1 A – szybkie odłączenie w przypadku zwarcia, minimalizacja ryzyka uszkodzenia odbiornika i instalacji.
• Rozmiar S00 – kompaktowa konstrukcja umożliwiająca montaż w ciasnych rozdzielnicach i szafach sterowniczych, ułatwiająca aranżację modułową.
• Przeznaczenie do kombinacji rozruchowych – optymalny wybór do układów stycznik + wyłącznik, gwarantujący koordynację ochrony silnika (typ 2) zgodnie z wymaganiami aplikacji.
• Seria SIRIUS 3RV2 – sprawdzona technologia łączeniowa Siemensa, wysoka niezawodność i kompatybilność z akcesoriami modułowymi (łączniki pomocnicze, wyzwalacze).

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Zaprojektowany zgodnie z wymaganiami dla wyłączników silnikowych w standardzie DIN. Przeznaczony do stosowania w instalacjach przemysłowych i komercyjnych, spełniając wymogi bezpieczeństwa dla aparatury modułowej.

Zastosowanie

Wyłącznik silnikowy 3RV2311-0AC20 znajduje zastosowanie przede wszystkim w układach kombinacji rozruchowych, gdzie chroni silniki elektryczne i inne odbiorniki przed skutkami przeciążeń i zwarć. Sprawdza się w następujących scenariuszach:

• Ochrona silników IE3/IE4 o prądzie znamionowym do 0,16 A w aplikacjach przemysłowych (pompy, wentylatory, taśmociągi) w układzie stycznik+wyłącznik.
• Zabezpieczenie odbiorników w odgałęzieniach instalacji niskiego napięcia, gdzie wymagane jest precyzyjne ustawienie progu przeciążeniowego.
• Stosowanie w rozdzielnicach głównych i podrozdzielniach jako element ochrony transformatorów, dławików lub obwodów pomocniczych o małej mocy.
• Zastosowanie w systemach automatyki budynkowej i maszynach, gdzie niezbędna jest kompaktowa ochrona przeciążeniowo-zwarciowa.

Wskazówki Montażowe

Montaż wyłącznika silnikowego 3RV2311-0AC20 powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami BHP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Moment dokręcania śrub podłączeniowych należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego (0,16 A) oraz przewidywanego prądu zwarciowego w punkcie instalacji, aby zapewnić prawidłową koordynację z zabezpieczeniami nadrzędnymi.

FAQ

• Jaki jest prąd nastawczy wyzwalacza przeciążeniowego? Prąd nastawczy wyzwalacza przeciążeniowego wynosi 0,16 A, co odpowiada fabrycznemu ustawieniu ochrony silnika o tym prądzie znamionowym.
• Jaki jest prąd wyzwalacza zwarciowego? Wyzwalacz zwarciowy nastawiony jest na prąd 2,1 A (wartość zadziałania w przypadku zwarcia).
• Do jakich zastosowań przeznaczony jest ten wyłącznik? Wyłącznik przeznaczony jest do kombinacji rozruchowych, głównie do ochrony silników elektrycznych i innych odbiorników przed przeciążeniem i zwarciem, szczególnie w układach ze stycznikiem (typ 2).
