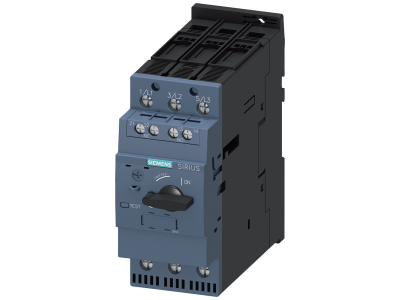

Wyłącznik S2, Ochrona silnika, Class 10, wyzw. A 70-80A, wyzw. N 1040A | 3RV2032-4RA15 Siemens

Alternatywny kod produktu: 3RV20324RA15

Opis i Kluczowe Cechy

Wyłącznik silnikowy SIRIUS 3RV2032-4RA15 firmy Siemens to urządzenie typu S2 przeznaczone do ochrony silników elektrycznych. Charakteryzuje się krzywą wyzwalania przeciążeniowego Class 10, nastawialnym prądem przeciążeniowym w zakresie 70–80 A oraz wyzwalaczem zwarciowym o wartości 1040 A. Dzięki precyzyjnemu zabezpieczeniu termicznemu i zwarciowemu zapewnia niezawodną ochronę odbiorników w instalacjach przemysłowych.

• Krzywa wyzwalania Class 10: Szybka reakcja na przeciążenia minimalizuje ryzyko przegrzania uzwojeń silnika, wydłużając jego żywotność.
• Nastawialny prąd przeciążeniowy 70–80 A: Umożliwia precyzyjne dopasowanie do prądu znamionowego chronionego silnika, co zwiększa skuteczność ochrony.
• Wyzwalacz zwarciowy 1040 A: Gwarantuje szybkie odcięcie zasilania w przypadku zwarcia, chroniąc odbiorniki i instalację przed uszkodzeniem.
• Dedykowany do ochrony silników: Konstrukcja zoptymalizowana do pracy w obwodach silnikowych, w tym w aplikacjach wymagających wysokiej niezawodności.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych (IEC) oraz posiada certyfikację CE, co potwierdza jego bezpieczeństwo i zgodność z europejskimi standardami dla aparatury łączeniowej.

Zastosowanie

Model 3RV2032-4RA15 stosowany jest w instalacjach przemysłowych do zabezpieczania silników elektrycznych przed skutkami przeciążeń i zwarć. Sprawdza się w szafach sterowniczych, rozdzielnicach oraz maszynach produkcyjnych.

• Ochrona silników w maszynach i urządzeniach produkcyjnych.
• Zabezpieczenie odbiorników w szafach sterowniczych i rozdzielnicach głównych.
• Stosowany jako wyłącznik główny w obwodach silnikowych.
• W aplikacjach wymagających ciągłości pracy i wysokiej niezawodności zabezpieczeń.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Bezwzględnie odłącz napięcie przed rozpoczęciem prac. Przekrój przewodów dobierz zgodnie z prądem znamionowym i charakterystyką wyłącznika. Moment dokręcania zacisków stosuj według dokumentacji producenta.

FAQ

• Jaka jest krzywa wyzwalania przeciążeniowego? Krzywa Class 10 – czas wyzwalania w zakresie przeciążeń jest zoptymalizowany do ochrony silników o standardowej charakterystyce rozruchu.
• Jaki zakres nastaw prądu przeciążeniowego? Zakres nastaw wynosi od 70 A do 80 A, co pozwala dopasować wyłącznik do prądu znamionowego chronionego silnika.
• Jaki jest prąd wyzwalania zwarciowego? Wyzwalacz zwarciowy nastawiony jest na wartość 1040 A, zapewniając selektywne i szybkie odcięcie przy zwarciu.
