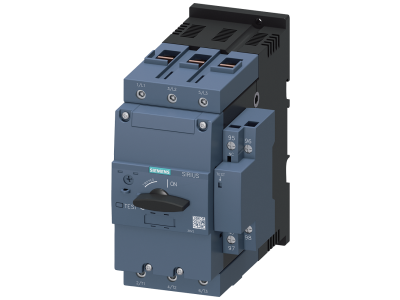

Wyłącznik S3, Ochrona silnika, CLASS 10, wyzw. A 57-75A, wyzw. N 975A | 3RV2142-4KA10 Siemens

Alternatywny kod produktu: 3RV21424KA10

Opis i Kluczowe Cechy

Wyłącznik silnikowy Siemens SIRIUS 3RV2142-4KA10 w wielkości S3 to kompaktowe urządzenie ochrony silnika z funkcją przekaźnika przeciążeniowego. Przeznaczony do bezpiecznego wyłączania w przypadku zwarcia i ochrony odbiorników oraz instalacji przed przeciążeniem, a także do bezpiecznego odłączania instalacji od sieci. Klasa wyzwalania termicznego CLASS 10, regulowany prąd przeciążeniowy 57–75 A oraz wyzwalacz zwarciowy 975 A gwarantują skuteczną ochronę silników IE3/IE4 i innych odbiorników.

• Klasa wyzwalania CLASS 10: zapewnia szybkie wyzwolenie w przypadku przeciążenia, chroniąc silnik przed przegrzaniem – idealna do standardowych zastosowań przemysłowych.
• Regulowany prąd przeciążeniowy 57–75 A: umożliwia precyzyjne dopasowanie zabezpieczenia do znamionowego prądu silnika, zwiększając elastyczność i bezpieczeństwo instalacji.
• Wyzwalacz zwarciowy 975 A: skutecznie odcina prąd zwarciowy, chroniąc przewody i odbiorniki przed zniszczeniem.
• Kompaktowa konstrukcja S3 i niskie ciepło odlotowe: oszczędza miejsce w rozdzielnicy i zmniejsza obciążenie termiczne szafy sterowniczej.
• Dopuszczenia międzynarodowe: zgodny z normami IEC, UL/CSA oraz dopuszczony do stosowania w strefach zagrożonych wybuchem (ATEX, IEC Ex) – uniwersalne zastosowanie w różnych gałęziach przemysłu.

Zgodność z Normami

Wyłącznik spełnia wymagania międzynarodowych norm IEC i UL/CSA. Posiada dopuszczenia do stosowania w strefach zagrożonych wybuchem (ATEX, IEC Ex) oraz certyfikację CE.

Zastosowanie

Wyłącznik silnikowy 3RV2142-4KA10 został zaprojektowany do ochrony odbiorników w odgałęzieniach, szczególnie silników IE3/IE4. Sprawdza się w instalacjach przemysłowych, sieciach IT, jako wyłącznik główny i awaryjny oraz w kombinacjach rozruchowych.

• Ochrona silników asynchronicznych przed przeciążeniem i zwarciem w szafach sterowniczych i rozdzielnicach.
• Zabezpieczenie transformatorów, instalacji odbiorczych oraz odgałęzień odbiorników.
• Zastosowanie jako wyłącznik główny i awaryjny w maszynach i urządzeniach przemysłowych.
• Praca w sieciach IT (z izolowanym punktem neutralnym) oraz w strefach zagrożonych wybuchem (ATEX/IEC Ex).

Wskazówki Montażowe

Montaż może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Urządzenie montuje się na szynie TH35 (DIN) zgodnie z dokumentacją producenta. Moment dokręcania zacisków oraz przekrój przewodów należy dobrać do prądu obciążenia i specyfikacji technicznej. Należy przestrzegać zaleceń dotyczących odstępów i wentylacji.

FAQ

• Jaka jest klasa wyzwalania termicznego? Wyłącznik posiada klasę wyzwalania CLASS 10, co oznacza standardowy czas zadziałania przekaźnika przeciążeniowego (ok. 10 s przy 7,2-krotności prądu znamionowego).
• Jaki jest zakres regulacji prądu przeciążeniowego? Regulacja prądu przeciążeniowego wynosi 57–75 A, co pozwala na dopasowanie zabezpieczenia do konkretnego silnika.
• Czy wyłącznik nadaje się do silników IE3/IE4? Tak, został zoptymalizowany do silników IE3/IE4, zapewniając im pełną ochronę przed przeciążeniem i zwarciem.
