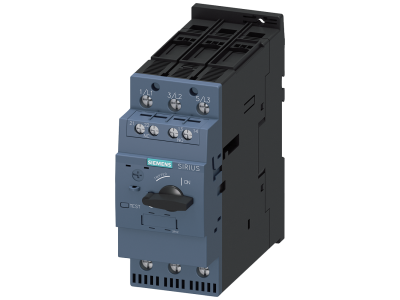

Wyłącznik S2, Ochrona silnika, Class 10, wyzw. A 62-73A, wyzw. N 949A | 3RV2032-4KA15 Siemens

Alternatywny kod produktu: 3RV20324KA15

Opis i Kluczowe Cechy

Wyłącznik silnikowy SIRIUS 3RV2032-4KA15 (wielkość S2) z serii 3RV2 firmy Siemens został zaprojektowany do ochrony silników przed przeciążeniem i zwarciem. Urządzenie oferuje wyzwalacz przeciążeniowy z nastawą w zakresie 62–73 A (Class 10) oraz wyzwalacz zwarciowy o wartości 949 A. Szerokość modułu odpowiada standardowi aparatury modułowej, co ułatwia integrację w rozdzielnicach.

• Wyzwalacz przeciążeniowy A (62–73 A): Umożliwia precyzyjne dopasowanie do prądu znamionowego chronionego silnika, zapobiegając przegrzaniu przy długotrwałym przeciążeniu.
• Wyzwalacz zwarciowy N (949 A): Zapewnia szybkie odcięcie prądu zwarciowego, ograniczając uszkodzenia instalacji i odbiornika.
• Klasa wyzwalania Class 10: Gwarantuje zadziałanie w czasie odpowiednim do charakterystyki rozruchowej silnika, minimalizując ryzyko uszkodzeń termicznych.
• Przeznaczenie do ochrony silników IE3/IE4: Zoptymalizowany do współpracy z nowoczesnymi silnikami o wysokiej sprawności energetycznej.
• Niskie ciepło odlotowe: Redukuje obciążenie termiczne wewnątrz rozdzielnicy, pozwalając na oszczędność miejsca i mniejsze wymagania chłodzenia.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm międzynarodowych (m.in. IEC, UL/CSA) oraz posiada certyfikat CE. Dopuszczony do stosowania w strefach zagrożonych wybuchem (ATEX, IEC Ex). Szczegółowe informacje o normach dla konkretnego zastosowania znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Wyłącznik SIRIUS 3RV2032-4KA15 znajduje zastosowanie w ochronie silników elektrycznych w instalacjach przemysłowych i komercyjnych, szczególnie tam gdzie wymagana jest niezawodność i elastyczność ustawień.

• Ochrona silników napędzających pompy, wentylatory, sprężarki w systemach HVAC i technice wodno-ściekowej.
• Zabezpieczenie przeciążeniowe i zwarciowe silników w obrabiarkach, przenośnikach i maszynach produkcyjnych.
• Stosowanie w odgałęzieniach odbiorników w rozdzielnicach głównych i podrozdzielnicach.
• Źródło sygnału dla systemów sterowania (jako przekaźnik przeciążeniowy) przy użyciu opcjonalnych łączników pomocniczych.

Wskazówki Montażowe

Montaż wyłącznika silnikowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym obwodu oraz wytycznymi producenta. Moment dokręcania połączeń śrubowych – zgodnie z dokumentacją techniczną 3RV2032-4KA15.

FAQ

• Czy wyzwalacz zwarciowy można regulować? Nie, wyzwalacz zwarciowy N ma stałą nastawę fabryczną 949 A, co zapewnia szybkie zadziałanie przy zwarciu bez konieczności konfiguracji.
• Jaką klasę wyzwalacza przeciążeniowego ma ten wyłącznik? Posiada klasę wyzwalania Class 10, co oznacza, że zadziała w czasie od 2 do 10 sekund przy prądzie przeciążenia równym 7,2 × In (zależnie od nastawy).
• Czy wyłącznik nadaje się do ochrony silników IE3 i IE4? Tak, zgodnie z danymi producenta jest optymalizowany do współpracy z silnikami o wysokiej sprawności energetycznej (IE3/IE4).
