Wyłącznik S2, do zabezpieczenia transformatora, wyzw. A 54-65A, wyzw. N 1300A | 3RV2431-4JA10 Siemens

Alternatywny kod produktu: 3RV24314JA10

Opis i Kluczowe Cechy

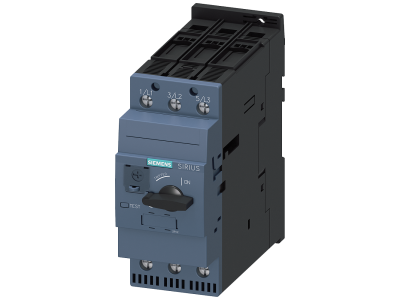

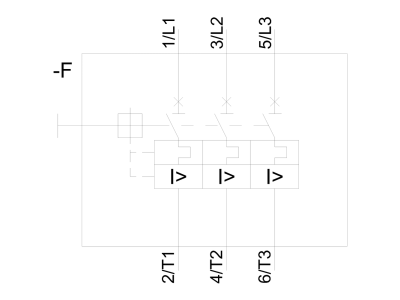

Wyłącznik SIRIUS 3RV2 (symbol 3RV2431-4JA10) firmy Siemens to specjalistyczne urządzenie do ochrony transformatorów przed skutkami przeciążeń i zwarć. Wyposażony w regulowany wyzwalacz termiczny (A) o zakresie 54-65 A oraz stały wyzwalacz zwarciowy (N) 1300 A, zapewnia precyzyjne dopasowanie do parametrów chronionego transformatora. Kompaktowa obudowa wielkości S2 oraz niskie straty cieplne ułatwiają zagęszczoną zabudowę w rozdzielnicach, a odporność na wpływy klimatyczne gwarantuje niezawodność w trudnych warunkach.

• Zakres wyzwalacza przeciążeniowego (A) 54-65 A: umożliwia dokładne ustawienie progu zadziałania, chroniąc transformator przed długotrwałym przegrzaniem.
• Wyzwalacz zwarciowy (N) 1300 A: zapewnia szybkie wyłączenie przy zwarciu, minimalizując ryzyko uszkodzenia uzwojeń i instalacji.
• Kompaktowa obudowa S2 i niskie ciepło odlotowe: oszczędność miejsca w szafie sterowniczej oraz mniejsze obciążenie termiczne otoczenia.
• Odporność na wpływy klimatyczne: niezawodna praca w warunkach wilgoci, zmiennych temperatur i zapylenia (potwierdzona dopuszczeniami ATEX/IECEx).
• Możliwość wyboru przyłącza śrubowego lub sprężynowego: elastyczność montażu – szybkie, bezobsługowe i odporne na wibracje podłączenie przewodów.
• Dopuszczenia międzynarodowe (IEC, UL/CSA, ATEX/IECEx): uniwersalne zastosowanie w instalacjach przemysłowych na całym świecie, także w strefach zagrożonych wybuchem.

Zgodność z Normami

Wyłącznik 3RV2431-4JA10 spełnia wymagania norm międzynarodowych IEC oraz UL/CSA, a także posiada dopuszczenia ATEX i IECEx dla zastosowań w strefach zagrożonych wybuchem. Urządzenie jest oznakowane znakiem CE, potwierdzającym zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik przeznaczony jest przede wszystkim do zabezpieczania transformatorów suchych i olejowych w instalacjach przemysłowych, budynkowych oraz infrastrukturalnych. Dzięki szerokiemu zakresowi nastaw i wysokiemu prądowi zwarciowemu nadaje się również do ochrony odgałęzień odbiorników wymagających selektywnej koordynacji.

• Ochrona transformatorów sterowniczych, oświetleniowych i zasilających przed przeciążeniem i zwarciem.
• Zabezpieczenie kombinacji rozruchowych silników w instalacjach z transformatorami separacyjnymi.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w strefach zagrożonych wybuchem (ATEX/IECEx).
• Funkcja wyłącznika głównego i awaryjnego w sieciach IT oraz przy zasilaniu prądem stałym.

Wskazówki Montażowe

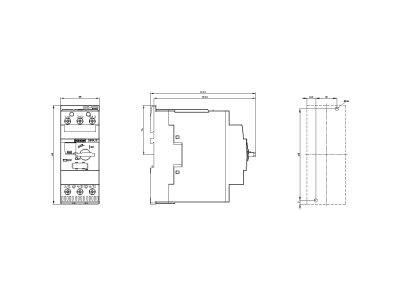

Montaż i demontaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy o odpowiedniej wentylacji. Momenty dokręcania zacisków oraz przekroje przyłączanych przewodów należy dobierać zgodnie z dokumentacją techniczną producenta – przewody muszą być dostosowane do prądu znamionowego (±65 A).

FAQ

• Jak ustawić prąd wyzwalacza przeciążeniowego? Wyzwalacz A (termiczny) reguluje się pokrętłem na przedniej ściance wyłącznika w zakresie 54-65 A. Należy go ustawić zgodnie z prądem znamionowym transformatora – producent zaleca dobór na podstawie charakterystyki obciążenia.
• Czy wyłącznik nadaje się do sygnalizacji optycznej? Wyłącznik podstawowy nie ma wbudowanej sygnalizacji świetlnej. Można rozszerzyć go o osobny łącznik pomocniczy (akcesorium) do sygnalizacji stanu załączenia/wyłączenia.
• Jaki stopień ochrony IP ma urządzenie? Producent nie podaje konkretnej wartości IP dla tego modelu. Standardowo aparatura modułowa w rozdzielnicy ma ochronę IP20 od strony czołowej; w przypadku montażu w strefach zagrożonych wybuchem należy uwzględnić wymogi obudowy dodatkowej zgodnej z ATEX.
