Wyłącznik S2, Ochrona silnika, Class 10, wyzw. A 49-59A, wyzw. N 845A | 3RV2032-4XA15 Siemens

Alternatywny kod produktu: 3RV20324XA15

Opis i Kluczowe Cechy

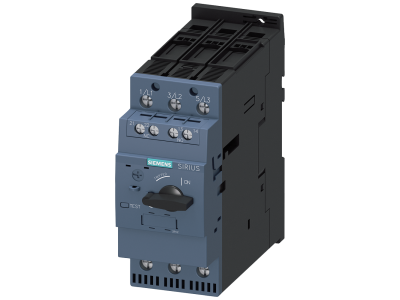

Wyłącznik silnikowy Siemens SIRIUS 3RV2032-4XA15 (wielkość S2) przeznaczony jest do ochrony silników elektrycznych przed przeciążeniem i zwarciem. Wyposażony w regulowany wyzwalacz przeciążeniowy klasy 10 w zakresie 49–59 A oraz wyzwalacz zwarciowy o progu 845 A, zapewnia precyzyjne dopasowanie do znamionowego prądu silnika i skuteczne zabezpieczenie awaryjne. Kompaktowa obudowa S2 umożliwia oszczędność miejsca w rozdzielnicy, a szeroki zakres dopuszczeń (IEC, UL/CSA, ATEX/IECEx) gwarantuje uniwersalne zastosowanie.

• Zakres nastaw wyzwalacza przeciążeniowego 49–59 A (klasa 10): precyzyjna ochrona przed długotrwałym przeciążeniem, zapobiegająca przegrzaniu uzwojeń silnika – idealne dopasowanie do silników o prądzie znamionowym w tym zakresie.
• Wyzwalacz zwarciowy 845 A: błyskawiczne odcięcie zasilania w przypadku zwarcia, chroniące instalację i odbiorniki przed skutkami prądów zwarciowych.
• Kompaktowa obudowa S2: minimalne zajmowane miejsce na szynie TH35, co ułatwia zabudowę w ciasnych rozdzielnicach.
• Przeznaczony do silników IE3/IE4: zoptymalizowany do współpracy z nowoczesnymi, energooszczędnymi silnikami, zapewniając pełną ochronę.
• Dopuszczenia międzynarodowe i ATEX/IECEx: możliwość stosowania w strefach zagrożonych wybuchem oraz w instalacjach zgodnych z normami IEC, UL i CSA.

Zgodność z Normami

Wyłącznik silnikowy Siemens SIRIUS 3RV2032-4XA15 spełnia wymagania międzynarodowych norm IEC, UL i CSA. Posiada certyfikat CE oraz dopuszczenie do pracy w atmosferach potencjalnie wybuchowych (ATEX / IECEx). Konkretne numery norm dostępne są w pełnej dokumentacji technicznej producenta.

Zastosowanie

Wyłącznik silnikowy 3RV2032-4XA15 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona silników oraz odbiorników przed przeciążeniem i zwarciem.

• Ochrona silników asynchronicznych w napędach przemysłowych (pompy, wentylatory, sprężarki, taśmociągi).
• Zabezpieczenie odgałęzień odbiorników w rozdzielnicach – niskie straty cieplne pozwalają na gęstą zabudowę.
• Jako wyłącznik główny i awaryjny w maszynach i urządzeniach (zgodnie z przeznaczeniem serii SIRIUS).
• W sieciach IT (izolowanych) oraz w instalacjach stref zagrożonych wybuchem (ATEX / IECEx) – po potwierdzeniu odpowiedniego doboru.

Wskazówki Montażowe

Montaż wyłącznika silnikowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów dobierz zgodnie z prądem znamionowym oraz wymaganiami norm. Moment dokręcania zacisków oraz szczegółowe dane dotyczące podłączenia znajdziesz w dokumentacji technicznej producenta.

FAQ

• Czy wyłącznik posiada podświetlenie lub sygnalizację zadziałania? W standardowym wyposażeniu sygnalizacja stanu (np. zadziałanie wyzwalacza) realizowana jest przez mechaniczny wskaźnik na obudowie. Opcjonalnie można do niego dołączyć łączniki pomocnicze lub sygnalizacyjne z oferty akcesoriów SIRIUS.
• Jaki jest stopień ochrony wyłącznika? W warunkach zabudowy w rozdzielnicy aparatura modułowa zazwyczaj posiada stopień ochrony IP20. Dokładny stopień ochrony dla konkretnego wariantu (jeśli wymagany wyższy) należy sprawdzić w karcie katalogowej producenta.
• Jaki jest tryb pracy wyłącznika – czy działa zarówno jako zabezpieczenie przeciążeniowe, jak i zwarciowe? Tak, wyłącznik łączy funkcję przekaźnika przeciążeniowego (z wyzwalaczem klasy 10, nastawialnym) i wyzwalacza zwarciowego (o stałym progu 845 A). Działa jako kompletne zabezpieczenie silnika przed przeciążeniem i zwarciem – nie wymaga dodatkowych bezpieczników w torze głównym, o ile są spełnione warunki zwarciowe.
