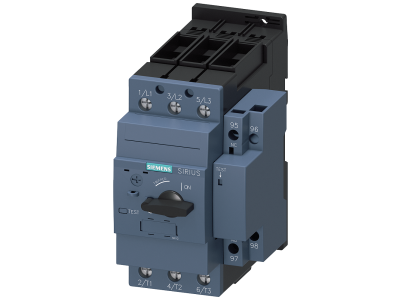

Wyłącznik S2, Ochrona silnika, Class 10, wyzw. A 35-45A, wyzw. N 650A | 3RV2131-4VA10 Siemens

Alternatywny kod produktu: 3RV21314VA10

Opis i Kluczowe Cechy

Wyłącznik silnikowy Siemens SIRIUS 3RV2 o symbolu 3RV2131-4VA10 to zaawansowane urządzenie ochrony silnika z funkcją przekaźnika przeciążeniowego. Wyposażony w wyzwalacz termiczny o zakresie nastaw 35-45 A (Class 10) oraz wyzwalacz zwarciowy o progu 650 A, zapewnia kompleksową ochronę przed przeciążeniem i zwarciem. Kompaktowa konstrukcja i niskie ciepło odlotowe czynią go idealnym do odgałęzień odbiorników, również dla silników IE3/IE4.

• Wyzwalacz termiczny 35-45 A (Class 10): Precyzyjna nastawa prądu dopasowana do znamionowego obciążenia silnika – szybkie zadziałanie w przypadku przeciążenia zabezpiecza uzwojenia przed przegrzaniem.
• Wyzwalacz zwarciowy 650 A: Natychmiastowe odłączenie w przypadku zwarcia, chroni instalację i odbiorniki przed skutkami prądów zwarciowych o wysokiej energii.
• Kompaktowa konstrukcja i niskie ciepło odlotowe: Umożliwia montaż w ciasnych rozdzielnicach i szafach sterowniczych, minimalizując nagrzewanie sąsiednich elementów.
• Dopuszczenia IEC, UL/CSA oraz ATEX/IEC Ex: Gwarantuje bezpieczną pracę w różnych warunkach eksploatacyjnych, w tym w strefach zagrożonych wybuchem (przy odpowiednim doborze).
• Możliwość wyboru przyłącza śrubowego lub sprężynowego: Elastyczność montażu – przyłącze sprężynowe zapewnia szybkie i bezobsługowe podłączenie odporne na wibracje.

Zgodność z Normami

Wyłącznik silnikowy 3RV2131-4VA10 spełnia wymagania międzynarodowych norm IEC oraz UL/CSA. Posiada również dopuszczenia do stosowania w strefach zagrożonych wybuchem zgodnie z ATEX i IEC Ex. Produkt oznaczony jest certyfikatem CE, potwierdzającym zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Urządzenie przeznaczone do ochrony silników, instalacji i odbiorników w systemach przemysłowych oraz budynkowych. Sprawdza się jako wyłącznik główny i awaryjny, w kombinacjach rozruchowych oraz w sieciach IT.

• Ochrona silników IE3/IE4 przed przeciążeniem i zwarciem w szafach sterowniczych i rozdzielnicach.
• Zabezpieczenie transformatorów przed przeciążeniem w aplikacjach wymagających precyzyjnej nastawy termicznej.
• Jako wyłącznik główny i awaryjny w odgałęzieniach odbiorników – umożliwia bezpieczne odłączenie zasilania.
• W systemach rozruchu gwiazda-trójkąt lub soft-start – praca z rozłączaniem prądu stałego (przy odpowiednich parametrach napięcia).

Wskazówki Montażowe

Montaż wyłącznika silnikowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilające. Urządzenie mocuje się na szynie DIN TH35 zgodnie z instrukcją producenta. Moment dokręcania zacisków należy stosować zgodnie z dokumentacją techniczną. Przekrój przewodów dobrać do maksymalnego prądu obciążenia styków (z uwzględnieniem charakterystyki wyzwalacza i temperatury otoczenia). Po zakończeniu montażu sprawdzić poprawność połączeń oraz nastaw wyzwalacza termicznego.

FAQ

• Czy wyłącznik posiada wbudowane podświetlenie? W standardowej wersji wyłącznik nie jest wyposażony w podświetlenie. Do sygnalizacji stanu (załączony/wyzwolony) można zastosować opcjonalny łącznik pomocniczy, dostępny w ofercie akcesoriów SIRIUS.
• Jaki stopień ochrony ma to urządzenie? Producent nie podaje konkretnego stopnia IP dla tego modelu. Typowo aparatura modułowa montowana w rozdzielnicy charakteryzuje się ochroną IP20 (ochrona przed ciałami stałymi większymi niż 12 mm). W przypadku instalacji w strefach zagrożonych wybuchem należy stosować odpowiednie obudowy.
• Czy wyłącznik nadaje się do przełączania prądu stałego? Tak, według danych producenta wyłączniki SIRIUS 3RV2 są przystosowane do przełączania prądu stałego. W celu dobrania odpowiedniego napięcia i prądu należy sprawdzić dokumentację techniczną konkretnego wariantu.
