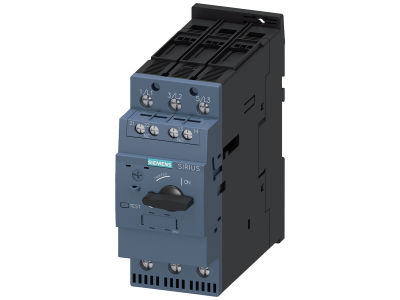

Wyłącznik Ochrona silnika, Class 10, wyzw. A 22-32A, wyzw. N 416A | 3RV2032-4EA15 Siemens

Alternatywny kod produktu: 3RV20324EA15

Opis i Kluczowe Cechy

Wyłącznik silnikowy SIRIUS 3RV2 (symbol 3RV2032-4EA15) firmy Siemens to kompaktowe urządzenie ochrony silnika z charakterystyką termiczną Class 10. Wyposażony w regulowany wyzwalacz przeciążeniowy 22–32 A oraz wyzwalacz zwarciowy nastawiony na 416 A, zapewnia skuteczną ochronę przed przeciążeniem i zwarciem w instalacjach przemysłowych. Urządzenie przeznaczone jest do montażu na szynie TH35 i oferuje niskie ciepło odlotowe, co ułatwia stosowanie w odgałęzieniach odbiorników.

• Charakterystyka termiczna Class 10: Wyzwalanie w czasie 10 s przy 7,2‑krotności prądu nastawy – optymalna ochrona silników o normalnym rozruchu bez zbędnych wyłączeń.
• Regulowany wyzwalacz przeciążeniowy 22–32 A: Precyzyjne dopasowanie do prądu znamionowego silnika minimalizuje ryzyko przegrzania i wydłuża żywotność odbiornika.
• Wyzwalacz zwarciowy 416 A: Szybkie odłączenie w przypadku zwarcia chroni kable, styczniki i same silniki przed uszkodzeniem.
• Kompaktowa konstrukcja i niskie ciepło odlotowe: Umożliwia gęstą zabudowę w rozdzielnicach oraz stosowanie w odgałęzieniach bez konieczności nadmiernego odprowadzania ciepła.
• Uniwersalne dopuszczenia: Certyfikaty IEC, UL/CSA oraz ATEX/IEC Ex – urządzenie sprawdzi się w instalacjach na całym świecie, również w strefach zagrożonych wybuchem.

Zgodność z Normami

Wyłącznik silnikowy SIRIUS 3RV2032-4EA15 spełnia wymagania norm międzynarodowych IEC oraz posiada certyfikaty UL/CSA. Urządzenie dopuszczone jest do stosowania w strefach zagrożonych wybuchem zgodnie z dyrektywami ATEX i normą IEC Ex. Oznaczenie CE potwierdza zgodność z obowiązującymi przepisami unijnymi.

Zastosowanie

Wyłącznik silnikowy przeznaczony jest do ochrony odbiorników przed przeciążeniem i zwarciem, a także do bezpiecznego odłączania instalacji od sieci. Sprawdza się w następujących scenariuszach:

• Ochrona silników indukcyjnych IE3/IE4 w maszynach, pompach, wentylatorach i sprężarkach.
• Zabezpieczenie transformatorów i kombinacji rozruchowych (stycznik + przekaźnik przeciążeniowy) w szafach sterowniczych.
• Stosowanie jako wyłącznik główny i awaryjny w rozdzielnicach przemysłowych.
• Praca w sieciach IT (izolowanych) oraz w instalacjach o podwyższonych wymaganiach klimatycznych.

Wskazówki Montażowe

Montaż wyłącznika silnikowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie instaluje się na szynie nośnej TH35 (DIN) w standardowej rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z maksymalnym prądem obciążenia i wymaganiami norm. Moment dokręcania zacisków oraz szczegółowe instrukcje podłączenia znajdują się w dokumentacji technicznej producenta. Przed pierwszym uruchomieniem sprawdź nastawy wyzwalacza przeciążeniowego i zwarciowego.

FAQ

• Co oznacza charakterystyka Class 10? Oznacza, że wyzwalacz termiczny zadziała w czasie nie dłuższym niż 10 sekund przy prądzie równym 7,2‑krotności nastawy przeciążeniowej. Jest to standardowa charakterystyka do ochrony silników o normalnym rozruchu.
• Jaki jest zakres regulacji wyzwalacza przeciążeniowego? Wyzwalacz przeciążeniowy można ustawić w zakresie od 22 A do 32 A. Regulacja odbywa się skokowo za pomocą pokrętła na obudowie.
• Czy wyłącznik nadaje się do stref zagrożonych wybuchem? Tak, posiada dopuszczenie ATEX i IEC Ex, co pozwala na stosowanie w atmosferach wybuchowych gazów i pyłów (odpowiednie strefy zgodnie z certyfikatem urządzenia).
