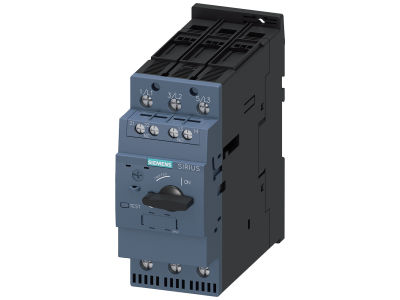

Wyłącznik Ochrona silnika, Class 10, wyzw. A 12-17A, wyzw. N | 3RV2032-4TA15 Siemens

Alternatywny kod produktu: 3RV20324TA15

Opis i Kluczowe Cechy

Wyłącznik silnikowy Siemens SIRIUS 3RV2032-4TA15 (Class 10) z wyzwalaczem przeciążeniowym o zakresie nastaw 12–17 A oraz wyzwalaczem zwarciowym (oznaczenie N) zapewnia kompleksową ochronę silników, instalacji i odbiorników. Kompaktowa konstrukcja i niskie ciepło odlotowe umożliwiają zastosowanie w odgałęzieniach odbiorników, w tym dla silników IE3/IE4, a także do przełączania prądu stałego.

• Klasa wyzwalacza termicznego Class 10: szybka reakcja na przeciążenie, chroni silnik przed przegrzaniem nawet przy niewielkim wzroście prądu w stosunku do ustawionej wartości.
• Zakres nastawy prądowej 12–17 A: umożliwia precyzyjne dopasowanie do prądu znamionowego chronionego silnika, zapewniając selektywną ochronę bez zbędnych wyłączeń.
• Wyzwalacz zwarciowy (N): niezawodnie odcina obwód w przypadku zwarcia, ograniczając ryzyko uszkodzenia aparatury i instalacji.
• Uniwersalne dopuszczenia międzynarodowe: zgodność z IEC, UL/CSA oraz ATEX/IEC Ex pozwala na bezpieczne stosowanie w standardowych aplikacjach przemysłowych i w strefach zagrożonych wybuchem.
• Kompatybilność z systemem SIRIUS: możliwość rozbudowy o łączniki pomocnicze, wyzwalacze pomocnicze i sygnalizacyjne, a także system zasilania 3RV29 redukujący okablowanie toru głównego.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych (IEC) oraz amerykańsko-kanadyjskich (UL/CSA). Posiada również dopuszczenia do stosowania w strefach zagrożonych wybuchem zgodnie z ATEX i IEC Ex. Certyfikat CE potwierdza zgodność z obowiązującymi dyrektywami unijnymi.

Zastosowanie

Wyłącznik silnikowy 3RV2032-4TA15 przeznaczony jest do ochrony i sterowania obwodami silników elektrycznych, a także do zabezpieczania innych odbiorników i instalacji przed skutkami przeciążeń i zwarć. Sprawdza się w różnorodnych scenariuszach:

• Ochrona silników IE3/IE4 w odgałęzieniach odbiorników – niskie ciepło odlotowe minimalizuje wpływ na sąsiednie urządzenia.
• Zabezpieczenie przeciwzwarciowe kombinacji rozruchowych i zestawów stycznikowych.
• Praca jako wyłącznik główny i awaryjny w maszynach i liniach produkcyjnych.
• Stosowanie w sieciach IT (z izolowanym punktem neutralnym) oraz w instalacjach wymagających odporności na wibracje i wpływy klimatyczne.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie należy odłączyć napięcie zasilające i zapewnić brak możliwości przypadkowego załączenia. Wyłącznik montuje się na szynie zbiorczej TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Momenty dokręcania śrub oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta, biorąc pod uwagę prąd znamionowy i warunki zwarciowe.

FAQ

• Jak ustawić prąd wyzwalania przeciążeniowego? Pokrętłem na czołowej ściance wyłącznika można płynnie nastawić prąd w zakresie 12–17 A. Wartość ustawia się zgodnie z prądem znamionowym silnika (lub odbiornika) – dokładne zasady regulacji znajdują się w instrukcji urządzenia.
• Czy wyłącznik można stosować w strefach zagrożonych wybuchem? Tak, posiada dopuszczenia ATEX i IEC Ex, co pozwala na bezpieczne użytkowanie w środowiskach z atmosferą potencjalnie wybuchową. Należy jednak przestrzegać dodatkowych wytycznych montażowych dla danej strefy.
• Jaki jest stopień ochrony (IP) tego wyłącznika? Producent nie podał konkretnego stopnia IP dla tego modelu. W standardowych warunkach zabudowy w rozdzielnicy aparatura modułowa posiada zazwyczaj ochronę IP20. W przypadku pracy w trudniejszych warunkach zaleca się zabudowę w szafie o wyższej szczelności.
