Wyłącznik S3, Ochrona silnika, CLASS 10, wyzw. A 80-100A, wyzw. N 1300 A | 3RV2142-4MA10 Siemens

Alternatywny kod produktu: 3RV21424MA10

Opis i Kluczowe Cechy

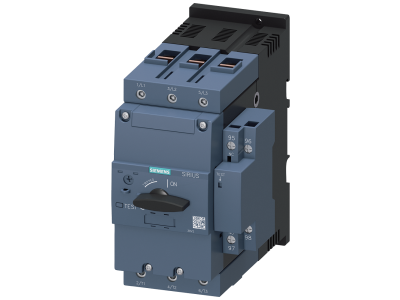

Siemens SIRIUS wyłącznik silnikowy 3RV2142‑4MA10 to urządzenie ochrony silnika z wyzwalaczem przeciążeniowym klasy Class 10. Zakres nastawy prądu przeciążeniowego wynosi 80–100 A, natomiast wyzwalanie zwarciowe ustawione jest na 1300 A. Dzięki temu zapewnia precyzyjną ochronę silnika przed przeciążeniem i zwarciem, co przekłada się na bezpieczeństwo instalacji i długą żywotność odbiornika.

• Klasa wyzwalania Class 10: Gwarantuje szybkie zadziałanie w przypadku przeciążenia, chroniąc silnik przed uszkodzeniem termicznym – idealne do rozruchu ciężkich urządzeń.
• Zakres nastawy przeciążeniowej 80–100 A: Umożliwia precyzyjne dopasowanie do prądu znamionowego chronionego silnika, eliminując ryzyko zbędnych wyłączeń.
• Wyzwalanie zwarciowe 1300 A: Zapewnia selektywne i szybkie odłączenie w przypadku zwarcia, minimalizując uszkodzenia instalacji.
• Kompaktowa konstrukcja i niskie ciepło odlotowe: Optymalizuje pracę w rozdzielnicach i odgałęzieniach odbiorników, redukując straty energii.
• Wszechstronne dopuszczenia: Możliwość stosowania w standardowych instalacjach oraz w strefach zagrożonych wybuchem (ATEX/IECEx), co zwiększa uniwersalność urządzenia.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych IEC oraz UL/CSA. Jest również dopuszczony do stosowania w strefach zagrożonych wybuchem zgodnie z dyrektywą ATEX oraz normą IECEx.

Zastosowanie

Wyłącznik silnikowy 3RV2142‑4MA10 przeznaczony jest do ochrony silników elektrycznych w różnorodnych aplikacjach przemysłowych i budynkowych. Sprawdza się zarówno w nowych instalacjach, jak i modernizacjach istniejących układów sterowania.

• Ochrona silników IE3/IE4 – optymalna kompatybilność z nowoczesnymi, energooszczędnymi napędami.
• Odgałęzienia odbiorników w rozdzielnicach – niskie ciepło odlotowe pozwala na gęsty montaż w szafach sterowniczych.
• Funkcja wyłącznika głównego i awaryjnego – umożliwia bezpieczne odłączenie zasilania całego obwodu.
• Sieci IT – urządzenie może być stosowane w układach izolowanych od ziemi, zachowując pełną skuteczność ochrony.

Wskazówki Montażowe

Montaż oraz wszelkie prace serwisowe mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przystosowane jest do montażu na szynie TH35 (DIN). Należy stosować przekrój przewodów dobrany do prądu znamionowego oraz moment dokręcania zacisków zgodny z dokumentacją producenta. Przed pierwszym uruchomieniem sprawdzić poprawność nastawy wyzwalacza przeciążeniowego względem prądu znamionowego silnika.

FAQ

• Jaki jest zakres nastawy prądu przeciążeniowego tego wyłącznika? Wyzwalacz przeciążeniowy (oznaczenie A) umożliwia ustawienie prądu w zakresie 80–100 A. Klasa wyzwalania Class 10 oznacza zadziałanie w ciągu maksymalnie 10 s przy 7,2‑krotności prądu nastawy (zgodnie z ogólnymi zasadami dla przekaźników termicznych).
• Czy wyłącznik nadaje się do ochrony silników w strefach zagrożonych wybuchem? Tak, urządzenie posiada dopuszczenia ATEX oraz IECEx, co potwierdza jego bezpieczną pracę w atmosferach potencjalnie wybuchowych.
• Jaki jest prąd wyzwalania zwarciowego? Wyzwalacz zwarciowy (oznaczenie N) jest ustawiony fabrycznie na 1300 A. Zapewnia to szybkie odłączenie obwodu w przypadku zwarcia, chroniąc kable oraz sam silnik przed zniszczeniem.
