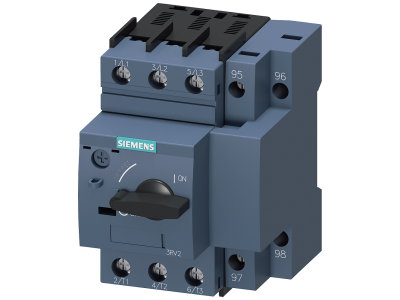

Wyłącznik S00, Ochrona silnika, Class 10, wyzw. A 5,5-8A, wyzw. N 104A | 3RV2111-1HA10 Siemens

Alternatywny kod produktu: 3RV21111HA10

Opis i Kluczowe Cechy

Wyłącznik silnikowy Siemens 3RV2111-1HA10 z serii SIRIUS to kompaktowe urządzenie ochrony silnika w wielkości S00, przeznaczone do zabezpieczania odbiorników przed przeciążeniem i zwarciem. Dzięki zakresowi nastawczemu wyzwalacza przeciążeniowego od 5,5 do 8 A oraz wyzwalaczowi zwarciowemu nastawionemu na 104 A zapewnia precyzyjną ochronę silników o odpowiednim prądzie znamionowym. Klasa wyzwalania Class 10 gwarantuje szybkie zadziałanie w przypadku przeciążenia, chroniąc uzwojenia silnika przed przegrzaniem. Wielkość S00 została zoptymalizowana pod kątem niskiego ciepła odlotowego, co umożliwia gęste rozmieszczenie w rozdzielnicy.

• Zakres nastawczy wyzwalacza przeciążeniowego 5,5–8 A: Umożliwia dopasowanie do prądu znamionowego silnika, zapewniając skuteczną ochronę przed długotrwałym przeciążeniem bez zbędnych wyłączeń.
• Wyzwalacz zwarciowy nastawiony na 104 A: Błyskawiczne odłączenie w przypadku zwarcia, minimalizujące ryzyko uszkodzenia silnika i instalacji.
• Klasa wyzwalania Class 10: Gwarantuje zadziałanie w ciągu 10 sekund przy 7,2-krotności prądu nastawczego – standard dla ochrony silników o normalnym rozruchu.
• Wielkość konstrukcyjna S00: Kompaktowa obudowa o niskim wydzielaniu ciepła, idealna do montażu w szafach sterowniczych i rozdzielnicach o ograniczonej przestrzeni.
• Funkcja odłącznika: Umożliwia bezpieczne odłączenie instalacji od sieci w celach serwisowych lub awaryjnych.

Zgodność z Normami

Wyłącznik Siemens 3RV2111-1HA10 spełnia wymogi odpowiednich norm międzynarodowych i europejskich, co potwierdza oznaczenie CE. Produkt przeznaczony jest do stosowania w instalacjach niskiego napięcia zgodnie z powszechnie uznawanymi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik silnikowy 3RV2111-1HA10 dedykowany jest do ochrony silników elektrycznych prądu przemiennego o prądzie znamionowym w zakresie 5,5–8 A, o normalnym rozruchu (Class 10). Znajduje zastosowanie w:

• Ochronie silników w maszynach przemysłowych, pompach, wentylatorach i sprężarkach.
• Zabezpieczaniu odgałęzień odbiorników w szafach sterowniczych – niskie ciepło odlotowe pozwala na gęste upakowanie aparatury.
• Jako wyłącznik główny i awaryjny w małych instalacjach silnikowych.
• W aplikacjach wymagających jednoczesnej ochrony przeciążeniowej i zwarciowej w jednym urządzeniu.

Wskazówki Montażowe

Montaż wyłącznika silnikowego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z prądem znamionowym obwodu oraz wymaganiami producenta. Moment dokręcania śrub przyłączeniowych – według dokumentacji technicznej dostarczonej z wyłącznikiem.

FAQ

• Jaki jest zakres nastawczy wyzwalacza przeciążeniowego? Zakres nastawczy wynosi od 5,5 do 8 A. Należy go ustawić na prąd znamionowy silnika.
• Co oznacza klasa wyzwalania Class 10? Oznacza, że wyłącznik zadziała w czasie nie dłuższym niż 10 sekund przy prądzie 7,2-krotności nastawy – typowe dla silników o normalnym rozruchu.
• Czy wyłącznik można montować na standardowej szynie DIN? Tak, przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicy.
