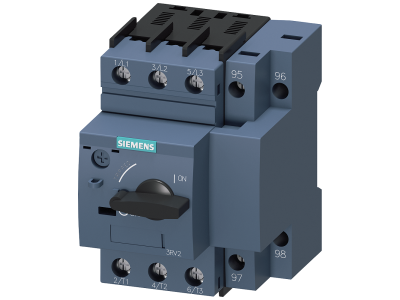

Wyłącznik S00, Ochrona silnika, Class 10, wyzw. A 4,5-6,3A, wyzw. N 82A | 3RV2111-1GA10 Siemens

Alternatywny kod produktu: 3RV21111GA10

Opis i Kluczowe Cechy

Wyłącznik silnikowy Siemens SIRIUS 3RV2 w rozmiarze S00, model 3RV2111-1GA10, został zaprojektowany do ochrony silników przed przeciążeniem i zwarciem. Klasa wyzwalacza termicznego Class 10 zapewnia szybką reakcję na przeciążenia, a zakres nastawczy prądu termicznego 4,5–6,3 A wraz z wyzwalaczem zwarciowym 82 A gwarantują bezpieczną pracę silników o odpowiedniej mocy. Kompaktowa konstrukcja (rozmiar S00) umożliwia montaż na szynie TH35, oszczędzając miejsce w szafie sterowniczej.

• Klasa wyzwalacza termicznego Class 10: Szybkie wyzwalanie w przypadku przeciążenia silnika, chroniąc uzwojenia przed przegrzaniem i wydłużając żywotność urządzenia.
• Zakres nastawczy prądu termicznego 4,5–6,3 A: Precyzyjne dopasowanie do prądu znamionowego chronionego silnika, eliminujące zbędne wyłączenia przy normalnej pracy.
• Wyzwalacz zwarciowy 82 A: Skuteczna ochrona przed skutkami zwarć w obwodzie silnika, minimalizująca ryzyko uszkodzeń instalacji i odbiorników.
• Rozmiar S00 (kompaktowy): Oszczędność miejsca w szafie sterowniczej, ułatwiająca zabudowę w ciasnych rozdzielnicach i optymalizująca układ przewodów.
• Przeznaczony do silników IE3/IE4: Kompatybilność z nowoczesnymi, energooszczędnymi silnikami o wysokiej sprawności, zgodnie z danymi serii 3RV2.

Zgodność z Normami

Wyłącznik spełnia wymagania międzynarodowych norm IEC oraz UL/CSA, a także posiada dopuszczenie do stosowania w strefach zagrożonych wybuchem zgodnie z ATEX i IEC Ex. Urządzenie posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik silnikowy 3RV2111-1GA10 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona silników elektrycznych przed przeciążeniem i zwarciem. Sprawdza się zarówno w instalacjach przemysłowych, jak i w automatyce budynków.

• Ochrona silników w odgałęzieniach odbiorników – np. w szafach sterowniczych maszyn i urządzeń.
• Stosowanie jako wyłącznik główny i awaryjny – możliwość bezpiecznego odłączania obwodu silnika od sieci.
• Zabezpieczenie transformatorów i innych odbiorników przed przeciążeniem i zwarciem w instalacjach niskiego napięcia.
• Integracja z systemem SIRIUS – wykorzystanie w kombinacjach rozruchowych i systemach oszczędzania energii, redukujących okablowanie głównego toru prądowego.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika powinien wykonać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odizolowany. Momenty dokręcania oraz przekroje przewodów należy dobrać zgodnie z dokumentacją techniczną producenta, dostosowując je do prądu znamionowego i warunków pracy.

FAQ

• Jaki jest zakres nastawczy prądu termicznego w tym modelu? Wyłącznik 3RV2111-1GA10 ma regulowany wyzwalacz termiczny w zakresie od 4,5 A do 6,3 A, co pozwala precyzyjnie dopasować go do prądu znamionowego chronionego silnika.
• Czy wyłącznik nadaje się do silników IE3/IE4? Tak, seria 3RV2 została zaprojektowana z myślą o nowoczesnych silnikach o wysokiej sprawności IE3 i IE4, zapewniając im skuteczną ochronę.
• Jaki jest stopień ochrony tego wyłącznika? Karta katalogowa nie podaje konkretnego stopnia IP dla tego modelu. Standardowo aparatura modułowa montowana w rozdzielnicach posiada stopień ochrony IP20 (ochrona przed dotykiem), jednak szczegółowe dane należy sprawdzić w dokumentacji technicznej producenta.
