Wyłącznik S0 do kombinacji rozruch. 5A, wyzw. N 65A | 3RV2321-1FC10 Siemens

Alternatywny kod produktu: 3RV23211FC10

Opis i Kluczowe Cechy

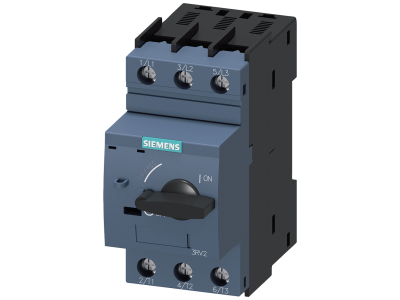

Wyłącznik silnikowy Siemens SIRIUS 3RV2321-1FC10 w wielkości S0 został zaprojektowany do kombinacji rozruchowych. Zapewnia niezawodną ochronę odbiorników przed zwarciem oraz bezpieczne odłączanie instalacji od sieci. Prąd nastawczy 5A gwarantuje precyzyjną ochronę przeciążeniową dla silników i urządzeń o niewielkim poborze mocy, natomiast wyzwalacz zwarciowy N 65A skutecznie przerywa prądy zwarciowe, minimalizując ryzyko uszkodzenia aparatury. Kompaktowa budowa i niskie ciepło odlotowe czynią go optymalnym wyborem do odgałęzień odbiorników.

• Prąd nastawczy 5 A: umożliwia dokładne ustawienie progu przeciążeniowego, chroniąc silniki i odbiorniki przed przegrzaniem bez zbędnych zadziałań.
• Wyzwalacz zwarciowy N 65 A: zapewnia natychmiastowe wyłączenie w razie zwarcia, ograniczając straty i skracając czas przestoju.
• Wielkość S0: kompaktowa obudowa ułatwia montaż w rozdzielnicach o ograniczonej przestrzeni, oszczędzając miejsce na szynie TH35.
• Przeznaczenie do kombinacji rozruchowych: gotowe rozwiązanie do układów stycznik + wyłącznik, stosowanych w rozruchach bezpośrednich i gwiazda-trójkąt.
• Optymalizacja dla silników IE3/IE4: charakterystyka wyzwalania dostosowana do nowoczesnych, energooszczędnych napędów, co zwiększa niezawodność i trwałość układu.

Zgodność z Normami

Wyłącznik 3RV2321-1FC10 spełnia wymagania norm IEC oraz UL/CSA, co potwierdzają światowe dopuszczenia. Posiada certyfikat CE umożliwiający swobodny obrót na rynku europejskim. Konstrukcja odporna na wpływy klimatyczne gwarantuje stabilną pracę w trudnych warunkach przemysłowych.

Zastosowanie

Wyłącznik silnikowy SIRIUS 3RV2 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona przeciążeniowa i zwarciowa w obwodach silników oraz innych odbiorników.

• Ochrona silników elektrycznych w obwodach rozruchowych (pompy, wentylatory, sprężarki)
• Zabezpieczenie przeciwzwarciowe kombinacji rozruchowych (stycznik + wyłącznik)
• Zastosowanie jako wyłącznik główny lub awaryjny do bezpiecznego odłączania instalacji
• Ochrona transformatorów i odbiorników w sieciach przemysłowych IT

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony zasilania. Wyłącznik przeznaczony jest do montażu na szynie TH35 (DIN). Moment dokręcania oraz przekrój przewodów dobierz zgodnie z dokumentacją producenta. Stosuj przewody o odpowiedniej wytrzymałości prądowej dla prądu nastawczego 5A i spodziewanego prądu zwarciowego.

FAQ

• Jaki jest prąd nastawczy wyłącznika 3RV2321-1FC10? Prąd nastawczy wynosi 5 A. Służy on do ustawienia progu przeciążeniowego – gdy prąd ciągły przekroczy tę wartość przez określony czas, wyłącznik rozłączy obwód.
• Co oznacza wyzwalacz N 65 A? Wyzwalacz zwarciowy (N) jest nastawiony fabrycznie na 65 A. W przypadku zwarcia, gdy prąd przekroczy tę wartość, wyłącznik natychmiast rozłącza obwód, chroniąc instalację i odbiorniki.
• Czy wyłącznik nadaje się do ochrony silników IE4? Tak, seria 3RV2 jest zoptymalizowana do silników IE3 i IE4. Charakterystyka wyzwalania przeciążeniowego oraz parametry zwarciowe są dostosowane do wymagań nowoczesnych, wysokoefektywnych napędów.
