Wyłącznik S00, Ochrona silnika, Class 10, wyzw. A 2,8-4A, wyzw. N 52A | 3RV2111-1EA10 Siemens

Alternatywny kod produktu: 3RV21111EA10

Opis i Kluczowe Cechy

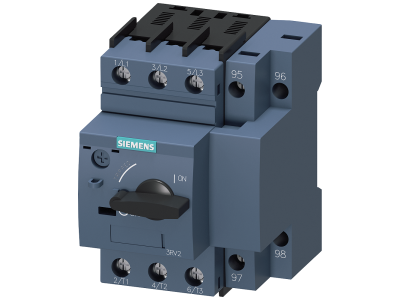

Wyłącznik silnikowy SIRIUS 3RV2111-1EA10 firmy Siemens to kompaktowe urządzenie ochrony silnika w rozmiarze S00, wyposażone w termiczny wyzwalacz przeciążeniowy o zakresie nastaw 2,8–4 A (Class 10) oraz elektromagnetyczny wyzwalacz zwarciowy o wartości 52 A. Przeznaczony do bezpiecznego odłączania odbiorników, zabezpieczania instalacji przed skutkami przeciążeń i zwarć, a także do przełączania prądu stałego. Zoptymalizowany do stosowania w odgałęzieniach odbiorników, w tym z silnikami IE3/IE4, przy jednocześnie niskim cieple odlotowym.

• Klasa wyzwalania Class 10: Szybka reakcja na przeciążenie – wyłączenie w czasie zapewniającym skuteczną ochronę silników przed przegrzaniem, nawet w aplikacjach z ciężkim rozruchem.
• Regulowany wyzwalacz przeciążeniowy 2,8–4 A: Precyzyjne dostosowanie do prądu znamionowego silnika, co minimalizuje ryzyko zbędnych wyłączeń i wydłuża żywotność urządzenia.
• Wyzwalacz zwarciowy 52 A: Natychmiastowe odcięcie prądu w przypadku zwarcia, chroniące instalację i odbiorniki przed skutkami termicznymi i dynamicznymi.

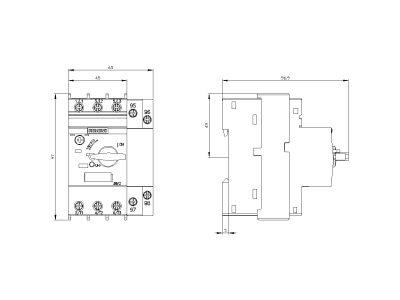

• Kompaktowa obudowa w rozmiarze S00: Oszczędność miejsca w rozdzielnicy, możliwość montażu w aplikacjach o ograniczonej przestrzeni.
• Uniwersalność zastosowań: Dopuszczenia do pracy w sieciach IT, w strefach zagrożonych wybuchem (ATEX, IEC Ex) oraz zgodność z normami IEC i UL/CSA – jedno urządzenie sprawdza się w różnych standardach na całym świecie.

Zgodność z Normami

Wyłącznik spełnia wymagania międzynarodowych norm IEC oraz UL/CSA, posiada dopuszczenia ATEX i IEC Ex do stosowania w atmosferach potencjalnie wybuchowych. Certyfikat CE potwierdza zgodność z europejskimi dyrektywami.

Zastosowanie

Wyłącznik silnikowy 3RV2111-1EA10 sprawdza się wszędzie tam, gdzie wymagana jest niezawodna ochrona silników i instalacji przed przeciążeniem oraz zwarciem. Dzięki kompaktowym wymiarom i niskiemu ciepłu odlotowemu idealnie nadaje się do zabudowy w odgałęzieniach odbiorników.

• Ochrona silników asynchronicznych (w tym IE3/IE4) w maszynach, pompach, wentylatorach i kompresorach.
• Zabezpieczenie przeciwzwarciowe kombinacji rozruchowych – stycznik + wyłącznik silnikowy.
• Rola wyłącznika głównego i awaryjnego w maszynach i instalacjach przemysłowych.
• Praca w sieciach IT (izolowanych od ziemi) oraz w strefach zagrożonych wybuchem (ATEX, IEC Ex).

Wskazówki Montażowe

Montaż i podłączanie urządzenia może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP i znajomość przepisów BHP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilające i zabezpieczyć obwód przed przypadkowym załączeniem. Wyłącznik montuje się na szynie TH35 (DIN) zgodnie z dokumentacją producenta. Przekrój przewodów należy dobrać do prądu znamionowego i warunków zwarciowych. Momenty dokręcania połączeń śrubowych muszą być zgodne z wartościami podanymi w instrukcji – zbyt mała siła może spowodować nagrzewanie, a zbyt duża uszkodzenie zacisków.

FAQ

• Jaki jest zakres nastawczy wyzwalacza przeciążeniowego? Zakres regulacji termika wynosi 2,8–4 A, co umożliwia dopasowanie do prądu znamionowego silnika w tej granicy.
• Jaka jest wartość wyzwalacza zwarciowego (magnetycznego)? Wyzwalacz zwarciowy nastawiony jest fabrycznie na 52 A – przy prądzie przekraczającym tę wartość następuje natychmiastowe wyłączenie.
• Czy wyłącznik nadaje się do silników o wysokiej sprawności IE3/IE4? Tak, seria SIRIUS 3RV2 została zoptymalizowana pod kątem współpracy z silnikami IE3 i IE4, zapewniając właściwą charakterystykę wyzwalania przy niskich stratach mocy.
