Wyłącznik S0 do kombinacji rozruch. 40A, wyzw. N 480A | 3RV2321-4FC10 Siemens

Alternatywny kod produktu: 3RV23214FC10

Opis i Kluczowe Cechy

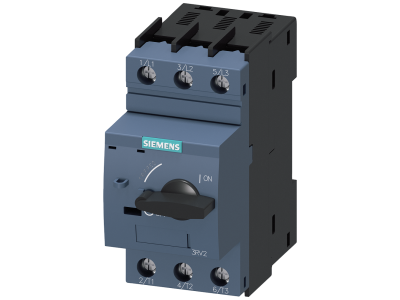

Wyłącznik silnikowy Siemens SIRIUS serii 3RV2, model 3RV2321-4FC10, to kompaktowe urządzenie przeznaczone do kombinacji rozruchowych. Zaprojektowany do niezawodnej ochrony odbiorników przed zwarciem oraz bezpiecznego odłączania instalacji. Prąd znamionowy 40A i wyzwalacz zwarciowy 480A zapewniają skuteczne zabezpieczenie w obwodach silnikowych. Konstrukcja w rozmiarze S0 optymalizuje miejsce w rozdzielnicy.

• Prąd znamionowy 40A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, chroniąc przed przeciążeniem i przegrzaniem.
• Wyzwalacz zwarciowy 480A: Gwarantuje szybkie wyłączenie w przypadku zwarcia, minimalizując ryzyko uszkodzenia odbiorników i instalacji.
• Kompaktowa budowa S0: Niskie ciepło odlotowe i małe wymiary ułatwiają montaż w ciasnych rozdzielnicach, redukując straty energetyczne.
• Odporność na wpływy klimatyczne: Urządzenie zachowuje niezawodność w zmiennych warunkach temperaturowych i wilgotnościowych, co wydłuża jego żywotność.
• Uniwersalne dopuszczenia: Zgodność z normami IEC, UL/CSA oraz ATEX/IECEx pozwala na stosowanie w instalacjach krajowych i międzynarodowych, także w strefach zagrożonych wybuchem.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych IEC i UL/CSA, posiada dopuszczenia do stosowania w strefach zagrożonych wybuchem ATEX i IECEx. Produkt oznaczony certyfikatem CE, gwarantującym zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik silnikowy 3RV2321-4FC10 został zaprojektowany przede wszystkim do kombinacji rozruchowych – jako element zabezpieczający silniki w układach rozruchu bezpośredniego i gwiazda-trójkąt. Sprawdza się również w innych zastosowaniach przemysłowych:

• Ochrona silników IE3 i IE4 przed przeciążeniem i zwarciem w szafach sterowniczych.
• Funkcja wyłącznika głównego i awaryjnego w maszynach i urządzeniach.
• Zabezpieczenie transformatorów oraz odbiorników w sieciach IT (z izolowanym punktem neutralnym).
• Stosowanie w instalacjach wymagających odporności na warunki atmosferyczne i potencjalnie wybuchowe (ATEX).

Wskazówki Montażowe

Montaż i podłączenie wyłącznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją producenta. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Przekrój przewodów należy dobrać do prądu znamionowego obwodu. Moment dokręcania zacisków stosować zgodnie z danymi technicznymi produktu.

FAQ

• Czy wyzwalacz w tym modelu jest termiczny i magnetyczny? Tak, wyłącznik posiada wyzwalacz przeciążeniowy termiczny (nastawialny do 40A) oraz wyzwalacz zwarciowy elektromagnetyczny o progu zadziałania 480A.
• Jaki jest stopień ochrony tego wyłącznika? Producent nie podaje w danych technicznych konkretnego stopnia IP – standardowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się IP20. W razie potrzeby wyższej ochrony należy zastosować osłonę lub obudowę.
• Czy urządzenie nadaje się do przełączania prądu stałego? Tak, seria 3RV2 jest przystosowana do przełączania prądu stałego, jednak szczegółowe parametry (napięcie, prąd) dla konkretnego modelu należy sprawdzić w karcie katalogowej producenta.
