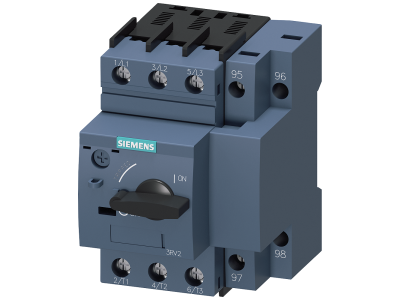

Wyłącznik S00, Ochrona silnika, Class 10, wyzw. A 1,4-2A, wyzw. N 26A | 3RV2111-1BA10 Siemens

Alternatywny kod produktu: 3RV21111BA10

Opis i Kluczowe Cechy

Wyłącznik silnikowy Siemens SIRIUS 3RV2 w wielkości S00, model 3RV2111‑1BA10, przeznaczony do ochrony silników elektrycznych z funkcją przekaźnika przeciążeniowego. Urządzenie oferuje regulowany zakres wyzwalacza przeciążeniowego 1,4–2 A (Class 10) oraz wyzwalacz zwarciowy nastawiony na 26 A, co zapewnia skuteczną ochronę zarówno przed przeciążeniem, jak i zwarciem w kompaktowej obudowie modułowej.

• Zakres wyzwalacza przeciążeniowego 1,4–2 A (Class 10): precyzyjna ochrona silników o małej mocy przed długotrwałym przeciążeniem; klasa wyzwalania Class 10 gwarantuje szybkie zadziałanie w przypadku zablokowania wirnika.
• Wyzwalacz zwarciowy 26 A: natychmiastowe odcięcie prądu w przypadku zwarcia, zabezpieczając obwód i instalację przed skutkami prądów zwarciowych.
• Kompaktowa obudowa S00: oszczędność miejsca w szafie sterowniczej, ułatwiony montaż nawet w ciasnych rozdzielnicach.
• Niskie ciepło odlotowe: minimalne obciążenie termiczne otoczenia, co pozwala na gęstsze rozmieszczenie aparatury w szafie.
• Przystosowany do silników IE3/IE4: zapewnia zgodność z nowoczesnymi klasami sprawności energetycznej silników.

Zgodność z Normami

Wyłącznik został zaprojektowany zgodnie z międzynarodowymi wymaganiami i posiada dopuszczenia m.in. IEC oraz UL/CSA (certyfikacja CE). Urządzenie może być stosowane w strefach zagrożonych wybuchem (ATEX / IECEx) w odpowiednim wariancie. Wszystkie parametry techniczne są zgodne z deklaracją producenta.

Zastosowanie

Wyłącznik silnikowy SIRIUS 3RV2 sprawdza się w szerokim zakresie aplikacji przemysłowych – od prostych układów napędowych po złożone linie produkcyjne. Dzięki funkcji przekaźnika przeciążeniowego może pełnić rolę samodzielnego zabezpieczenia silnika.

• Ochrona silników w maszynach i urządzeniach przemysłowych (pompy, wentylatory, kompresory, przenośniki).
• Zabezpieczenie odgałęzień odbiorników w szafach sterowniczych – kompaktowa budowa umożliwia lokalne umieszczenie przy odbiorniku.
• Praca jako wyłącznik główny i awaryjny (zgodnie z wymaganiami EN 60204‑1) – możliwość bezpiecznego odłączenia zasilania w razie potrzeby.
• Stosowanie w sieciach IT (izolowanych) – wyłącznik zachowuje pełną funkcjonalność w układach bez bezpośredniego uziemienia.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach lub szafach sterowniczych. Momenty dokręcania przewodów oraz przekroje żył należy dobierać zgodnie z dokumentacją techniczną producenta, uwzględniając prąd znamionowy obwodu.

FAQ

• Jaki jest zakres regulacji wyzwalacza przeciążeniowego? Zakres wynosi 1,4–2 A – pokrętło umożliwia płynne ustawienie wartości odpowiadającej prądowi znamionowemu chronionego silnika.
• Jaka jest wartość wyzwalacza zwarciowego? Wyzwalacz zwarciowy jest nastawiony fabrycznie na 26 A i nie podlega regulacji; zapewnia selektywną ochronę przed zwarciami.
• Czy wyłącznik nadaje się do ochrony silników IE3/IE4? Tak, seria SIRIUS 3RV2 jest optymalizowana pod kątem współpracy z silnikami o wysokiej sprawności (IE3/IE4), co potwierdza producent.
