Wyłącznik S0 do ochrony transformatora wyzw. A 20-25A, wyzw. N 400A | 3RV2421-4DA10 Siemens

Alternatywny kod produktu: 3RV24214DA10

Opis i Kluczowe Cechy

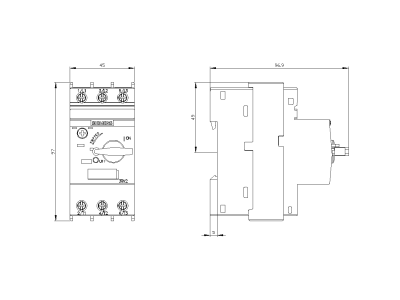

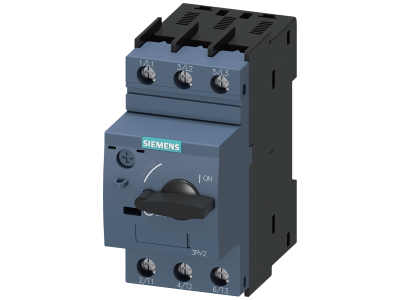

Wyłącznik S0 z serii Siemens SIRIUS 3RV2, model 3RV2421-4DA10, dedykowany do ochrony transformatorów. Wyposażony w wyzwalacz przeciążeniowy (A) o zakresie 20–25 A oraz wyzwalacz zwarciowy (N) ustawiony na 400 A, zapewnia precyzyjne zabezpieczenie transformatorów przed skutkami przeciążeń i zwarć. Kompaktowa obudowa w rozmiarze S0 ułatwia zabudowę w szafach sterowniczych i rozdzielnicach.

• Wyzwalacz przeciążeniowy (A) 20–25 A: Precyzyjnie dopasowany do prądu znamionowego transformatora, chroni przed długotrwałym przeciążeniem termicznym, wydłużając żywotność uzwojeń.
• Wyzwalacz zwarciowy (N) 400 A: Błyskawicznie odcina obwód w przypadku zwarcia, minimalizując ryzyko uszkodzenia transformatora i instalacji.
• Kompaktowa obudowa S0: Oszczędza miejsce w szafie sterowniczej, umożliwiając gęstą zabudowę przy zachowaniu wysokiej niezawodności.
• Globalne dopuszczenia: Zgodność z normami IEC oraz UL/CSA pozwala na zastosowanie w instalacjach na całym świecie, także w strefach zagrożonych wybuchem (ATEX/IEC Ex).
• Dedykowana ochrona transformatora: Specjalnie zaprojektowany do zabezpieczania transformatorów, odciążający instalację od zbędnych wyłączeń i wydłużający czas eksploatacji urządzeń.

Zgodność z Normami

Wyłącznik spełnia wymagania międzynarodowych norm IEC oraz UL/CSA. Posiada certyfikację CE i może być stosowany w strefach zagrożonych wybuchem zgodnie z dyrektywą ATEX i standardem IEC Ex. Dopuszczenia globalne potwierdzają jego bezpieczeństwo i niezawodność w instalacjach przemysłowych.

Zastosowanie

Wyłącznik 3RV2421-4DA10 jest przeznaczony przede wszystkim do ochrony transformatorów w rozdzielnicach i szafach sterowniczych. Sprawdza się w obwodach, gdzie wymagana jest precyzyjna charakterystyka wyzwalania.

• Ochrona transformatorów suchych i olejowych przed przeciążeniem i zwarciem w rozdzielnicach głównych i podrozdzielniach.
• Zabezpieczenie odgałęzień zasilających transformatory w systemach automatyki budynkowej i przemysłowej.
• Stosowanie jako wyłącznik główny lub awaryjny w sieciach IT (zgodnie z dopuszczeniami).
• Element kombinacji rozruchowych do silników IE3/IE4 w przypadku potrzeby zabezpieczenia transformatora toru sterowania.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (zgodnie z dokumentacją producenta). Momenty dokręcania śrub zacisków oraz przekrój przewodów należy dobrać według instrukcji – dla prądu obciążenia do 25 A zalecany przekrój min. 4 mm², a dla wytrzymałości zwarciowej należy uwzględnić warunki zwarciowe instalacji. Podczas podłączania przestrzegaj oznaczeń zacisków i kierunku przepływu prądu.

FAQ

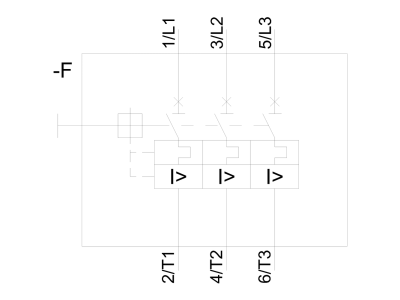

• Co oznaczają oznaczenia “wyzwalacz A” i “wyzwalacz N”? Wyzwalacz A to wyzwalacz przeciążeniowy (termiczny, z opóźnieniem) o zakresie regulacji 20–25 A. Wyzwalacz N to wyzwalacz zwarciowy (elektromagnetyczny, bezzwłoczny) nastawiony na 400 A. Razem zapewniają kompletną charakterystykę ochronną dla transformatora.
• Czy ten wyłącznik nadaje się do ochrony silników elektrycznych? Produkt został zaprojektowany specjalnie do ochrony transformatorów. W ofercie serii 3RV2 dostępne są warianty dedykowane do ochrony silników (z funkcją przekaźnika przeciążeniowego) – do zastosowań silnikowych zalecamy wybór odpowiedniego typu.
• Jaki jest zakres nastaw wyzwalacza przeciążeniowego? Wyzwalacz A umożliwia płynną regulację prądu od 20 A do 25 A, co pozwala precyzyjnie dopasować go do prądu znamionowego chronionego transformatora.
