Wyłącznik S0 do kombinacji rozruch. 25A, wyzw. N 325A | 3RV2321-4DC10 Siemens

Alternatywny kod produktu: 3RV23214DC10

Opis i Kluczowe Cechy

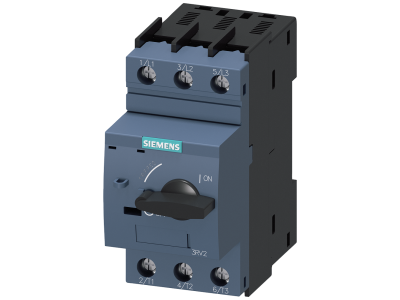

Wyłącznik silnikowy Siemens SIRIUS 3RV2321-4DC10 w rozmiarze S0, przeznaczony do kombinacji rozruchowych, zapewnia niezawodną ochronę zwarciową silników elektrycznych. Dzięki prądowi znamionowemu 25 A i wyzwalaczowi zwarciowemu nastawionemu na 325 A umożliwia bezpieczne odłączanie instalacji oraz skuteczne zabezpieczenie odbiorników w przypadku zwarcia.

• Prąd znamionowy 25 A: Zapewnia bezpieczną pracę silników o odpowiedniej mocy w normalnych warunkach obciążenia, bez ryzyka przegrzania styków.
• Wyzwalacz zwarciowy N 325 A: Gwarantuje szybkie odłączenie zasilania w razie zwarcia, minimalizując ryzyko uszkodzenia silnika i instalacji.
• Przeznaczony do kombinacji rozruchowych: Idealny do budowy kompaktowych układów rozruchowych z przekaźnikiem przeciążeniowym i stycznikiem – pełna ochrona w jednej szafie sterowniczej.
• Kompaktowa konstrukcja S0: Optymalizuje wykorzystanie miejsca w rozdzielnicy, ułatwia montaż w ciasnych przestrzeniach szaf sterowniczych.
• Międzynarodowe dopuszczenia (IEC, UL, CSA): Potwierdzają zgodność z globalnymi normami bezpieczeństwa, umożliwiając stosowanie w różnych regionach i aplikacjach przemysłowych.

Zgodność z Normami

Wyłącznik silnikowy 3RV2321-4DC10 spełnia wymagania międzynarodowych norm bezpieczeństwa i jest oznaczony znakiem CE. Posiada dopuszczenia IEC, UL oraz CSA, co gwarantuje jego niezawodność i bezpieczeństwo w instalacjach na całym świecie.

Zastosowanie

Wyłącznik silnikowy SIRIUS 3RV2 został zaprojektowany do ochrony odbiorników w obwodach rozruchowych silników elektrycznych. Sprawdza się w zastosowaniach przemysłowych i komercyjnych, gdzie wymagana jest niezawodna ochrona zwarciowa i możliwość bezpiecznego odłączania.

• Kombinacje rozruchowe silników – ochrona zwarciowa w układzie stycznik + przekaźnik przeciążeniowy.
• Stosowanie jako wyłącznik główny i awaryjny w maszynach i urządzeniach.
• Zastosowanie w sieciach IT (zasilanie z izolowanym punktem neutralnym).
• Przełączanie obwodów prądu stałego (DC).

Wskazówki Montażowe

Montaż wyłącznika silnikowego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem jakichkolwiek prac bezwzględnie odłączyć napięcie. Moment dokręcania śrub przyłączeniowych oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta, uwzględniając prąd znamionowy 25 A i warunki pracy.

FAQ

• Czy wyłącznik ma podświetlenie lub sygnalizację? Model 3RV2321-4DC10 nie jest standardowo wyposażony w podświetlenie. Sygnalizacja stanu możliwa jest po dołączeniu łącznika pomocniczego (akcesorium).
• Jaki jest stopień ochrony IP? Standardowy stopień ochrony dla aparatury modułowej montowanej w rozdzielnicy to IP20. W przypadku pracy w trudnych warunkach środowiskowych należy stosować dodatkowe obudowy.
• Czy można podłączyć styki pomocnicze? Podstawowy wyłącznik nie zawiera wbudowanych styków pomocniczych. Istnieje możliwość dokupienia modułów łącznika pomocniczego, wyzwalacza pomocniczego lub łącznika sygnalizacyjnego jako akcesoriów.
