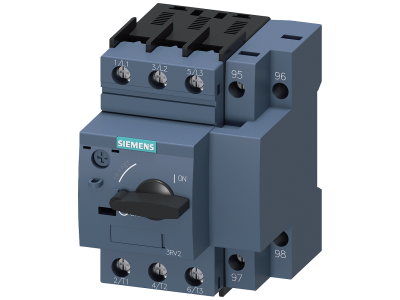

Wyłącznik S0, Ochrona silnika, Class 10, wyzw. A 20-25A, wyzw. N 325A | 3RV2121-4DA10 Siemens

Alternatywny kod produktu: 3RV21214DA10

Opis i Kluczowe Cechy

Wyłącznik silnikowy Siemens SIRIUS 3RV2 (symbol 3RV2121-4DA10) to kompaktowe urządzenie do ochrony silników z wbudowaną funkcją przekaźnika przeciążeniowego. Zapewnia bezpieczne wyłączanie w przypadku zwarcia oraz ochronę odbiorników i instalacji przed przeciążeniem. Przeznaczony do pracy w rozmiarze S0, z wyzwalaczem termicznym nastawianym w zakresie 20-25 A i wyzwalaczem zwarciowym 325 A – idealny do zabezpieczania silników o odpowiedniej mocy.

• Klasa wyzwalania termicznego Class 10: Szybka reakcja na przeciążenie, chroniąca uzwojenia silnika przed przegrzaniem przy rozruchu.
• Zakres nastawczy wyzwalacza termicznego 20-25 A: Precyzyjne dopasowanie do prądu znamionowego silnika zapewniające optymalną ochronę.
• Wyzwalacz zwarciowy 325 A: Błyskawiczne odłączenie w przypadku zwarcia, minimalizujące ryzyko uszkodzenia aparatury i instalacji.

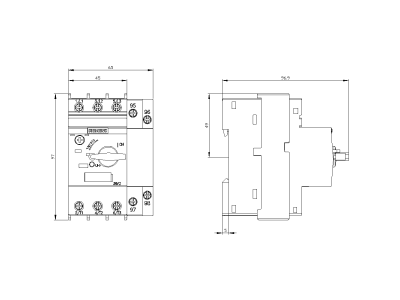

• Kompaktowa obudowa (rozmiar S0): Niskie straty ciepła i małe wymiary, co ułatwia montaż w rozdzielnicach o ograniczonej przestrzeni.
• Dopuszczenia międzynarodowe (IEC, UL/CSA, ATEX/IEC Ex): Gwarancja bezpieczeństwa pracy w różnych systemach elektroenergetycznych oraz w strefach zagrożonych wybuchem.

Zgodność z Normami

Wyłącznik silnikowy 3RV2121-4DA10 jest zgodny z wymaganiami norm międzynarodowych IEC (International Electrotechnical Commission) oraz UL/CSA. Posiada również dopuszczenie do stosowania w strefach zagrożonych wybuchem zgodnie z ATEX i IEC Ex. Posiada certyfikację CE.

Zastosowanie

Urządzenie dedykowane jest przede wszystkim do ochrony silników IE3/IE4, ale może być stosowane również w innych aplikacjach wymagających niezawodnej ochrony przeciążeniowej i zwarciowej. Dzięki swojej konstrukcji sprawdza się w szerokim spektrum instalacji przemysłowych i budynkowych.

• Ochrona silników elektrycznych w systemach napędowych (pompy, wentylatory, sprężarki, taśmociągi).
• Zabezpieczenie odgałęzień odbiorników w rozdzielnicach głównych i podrozdzielniach.
• Praca jako wyłącznik główny i awaryjny w maszynach i urządzeniach.
• Ochrona transformatorów oraz kombinacji rozruchowych w instalacjach przemysłowych.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika silnikowego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN). Przekrój przewodów należy dobrać do prądu znamionowego odbiornika oraz warunków zwarciowych. Dokręcanie śrub zacisków należy wykonać z momentem zgodnym z dokumentacją producenta – dla przyłącza śrubowego typowy moment podany jest na urządzeniu. W przypadku wersji z przyłączem sprężynowym należy stosować odpowiednie narzędzia do odblokowania zacisków.

FAQ

• Co oznacza klasa wyzwalania termicznego Class 10? Oznacza, że wyzwalacz termiczny zadziała w czasie nie dłuższym niż 10 sekund przy prądzie 6-krotności prądu nastawczego. Jest to odpowiednie dla silników o standardowych charakterystykach rozruchowych.
• Jaki jest zakres nastawczy wyzwalacza termicznego? Zakres nastawczy to 20-25 A. Pozwala on precyzyjnie dobrać prąd ochrony do znamionowego prądu silnika w zależności od jego obciążenia.
• Czy wyłącznik można stosować w strefach zagrożonych wybuchem? Tak, dopuszczenie ATEX i IEC Ex umożliwia stosowanie w strefach zagrożonych wybuchem, pod warunkiem spełnienia wymagań montażowych i eksploatacyjnych dla danej strefy.
