Wyłącznik S0 do kombinacji rozruch. 22A, wyzw. N 286A | 3RV2321-4CC10 Siemens

Alternatywny kod produktu: 3RV23214CC10

Opis i Kluczowe Cechy

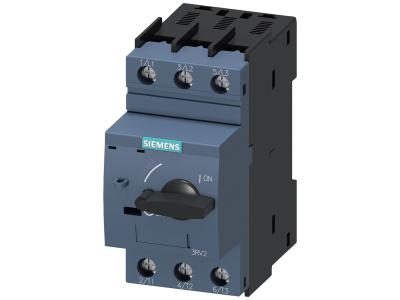

Wyłącznik silnikowy Siemens SIRIUS 3RV2 (symbol 3RV2321-4CC10) w rozmiarze S0 przeznaczony do kombinacji rozruchowych. Zapewnia niezawodną ochronę zwarciową odbiorników oraz bezpieczne odłączanie instalacji. Prąd znamionowy 22A i wyzwalacz zwarciowy o zakresie nastawczym do 286A gwarantują skuteczne zabezpieczenie obwodów silnikowych i instalacyjnych. Kompaktowa budowa minimalizuje straty ciepła w szafie sterowniczej.

• Prąd znamionowy Iₑ 22 A: zapewnia bezpieczną pracę w obwodach silnikowych i instalacyjnych o znacznym obciążeniu bez ryzyka przeciążenia styków.
• Wyzwalacz zwarciowy nastawialny do 286 A: umożliwia precyzyjne dopasowanie do charakterystyki odbiornika i szybkie odłączenie przy zwarciu, chroniąc kable i urządzenia.
• Kompaktowa obudowa rozmiaru S0: oszczędność miejsca w rozdzielnicach i szafach sterowniczych dzięki niskiej emisji ciepła i małym gabarytom.
• Odporność na wpływy klimatyczne: niezawodne działanie w zmiennych warunkach temperatury i wilgotności, co wydłuża żywotność urządzenia.
• Dopuszczenia światowe IEC, UL, CSA oraz ATEX/IEC Ex: uniwersalność zastosowania w instalacjach przemysłowych na całym świecie, również w strefach zagrożenia wybuchem.

Zgodność z Normami

Produkt spełnia wymagania międzynarodowych norm IEC oraz posiada dopuszczenia UL i CSA. Jest dopuszczony do stosowania w strefach zagrożenia wybuchem zgodnie z dyrektywą ATEX i normą IEC Ex. Posiada certyfikat CE.

Zastosowanie

Wyłącznik silnikowy 3RV2321-4CC10 został zaprojektowany z myślą o szerokim spektrum zastosowań przemysłowych, zapewniając ochronę zwarciową i bezpieczne odłączanie od sieci.

• Ochrona silników w instalacjach napędowych, w tym silników o wysokiej sprawności IE3 i IE4.
• Zabezpieczenie przeciwzwarciowe kombinacji rozruchowych – idealne do układów stycznikowych i rozruchów bezpośrednich.
• Jako wyłącznik główny i awaryjny w rozdzielnicach maszyn i linii produkcyjnych.
• Zastosowanie w sieciach IT (bez uziemienia) oraz w instalacjach wymagających separacji galwanicznej.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika silnikowego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Momenty dokręcania zacisków oraz przekrój przewodów należy dobierać zgodnie z dokumentacją producenta, uwzględniając prąd znamionowy 22 A i warunki zwarciowe.

FAQ

• Czy wyłącznik 3RV2321-4CC10 nadaje się do sieci IT? Tak, zgodnie z danymi producenta może być stosowany w sieciach IT (z izolowanym punktem neutralnym), co potwierdza jego uniwersalność.
• Czy posiada wbudowany przekaźnik przeciążeniowy? Standardowo wyłącznik wyposażony jest w wyzwalacz zwarciowy (nastawialny do 286 A). Przekaźnik przeciążeniowy może być dodany opcjonalnie jako akcesorium (np. moduł termiczny lub elektroniczny z serii SIRIUS).
• Jakie akcesoria są dostępne do tego modelu? Do wyłączników 3RV2 dostępne są m.in. łączniki pomocnicze, wyzwalacze pomocnicze, łączniki sygnalizacyjne, a także systemy zasilania SIRIUS 3RV29 redukujące okablowanie toru prądowego. Wszystkie akcesoria są kompatybilne z rozmiarem S0.
