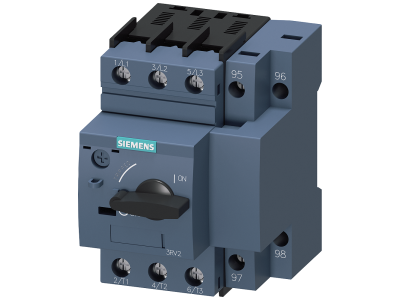

Wyłącznik S0, Ochrona silnika, Class 10, wyzw. A 14-20A, wyzw. N 260A | 3RV2121-4BA10 Siemens

Alternatywny kod produktu: 3RV21214BA10

Opis i Kluczowe Cechy

Wyłącznik silnikowy SIRIUS 3RV2 o symbolu 3RV2121-4BA10 to kompaktowe urządzenie zabezpieczające silniki przed przeciążeniem i zwarciem. Wyposażony w wyzwalacz przeciążeniowy nastawialny w zakresie 14–20 A (klasa wyzwalania termicznego Class 10) oraz wyzwalacz zwarciowy o wartości 260 A zapewnia precyzyjną i niezawodną ochronę. Przeznaczony do pracy z silnikami IE3/IE4 oraz do przełączania prądu stałego. Niska emisja ciepła odlotowego zmniejsza obciążenie termiczne rozdzielnicy.

• Zakres nastaw wyzwalacza przeciążeniowego 14–20 A (Class 10): gwarantuje dokładną ochronę silnika przed przeciążeniem termicznym, zapobiegając uszkodzeniu uzwojeń.
• Wyzwalacz zwarciowy 260 A: błyskawicznie odłącza obwód w przypadku zwarcia, minimalizując ryzyko pożaru i uszkodzenia instalacji.
• Przeznaczony do silników IE3/IE4: współpracuje z najwyższej klasy silnikami o wysokiej sprawności energetycznej, nie tracąc na selektywności zabezpieczeń.
• Dopuszczenia IEC, UL/CSA oraz ATEX/IECEx: umożliwia montaż zarówno w standardowych instalacjach, jak i w strefach zagrożonych wybuchem, spełniając wymagania globalnych norm.
• Niskie ciepło odlotowe: redukuje temperaturę wewnątrz rozdzielnicy, co wydłuża żywotność sąsiedniej aparatury i umożliwia gęstsze rozmieszczenie modułów.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych IEC oraz amerykańskich UL/CSA. Posiada również certyfikaty dopuszczające do stosowania w strefach zagrożonych wybuchem zgodnie z dyrektywą ATEX oraz normą IECEx. Urządzenie oznakowane znakiem CE.

Zastosowanie

Wyłącznik 3RV2121-4BA10 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona silników elektrycznych oraz instalacji odbiorczych przed skutkami przeciążeń i zwarć.

• Ochrona silników asynchronicznych (w tym IE3/IE4) w szafach sterowniczych i rozdzielnicach.
• Zabezpieczenie odgałęzień odbiorników – niskie ciepło odlotowe pozwala na większą gęstość montażu.
• Praca w instalacjach IT oraz jako wyłącznik główny i awaryjny w zastosowaniach przemysłowych.
• Stosowanie w strefach zagrożonych wybuchem (ATEX/IECEx) – np. w przemyśle chemicznym, petrochemicznym czy górnictwie.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących norm bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Momenty dokręcania oraz dopuszczalne przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta. Przekrój przewodów musi być dostosowany do prądu znamionowego obwodu.

FAQ

• Jaki jest zakres nastaw wyzwalacza przeciążeniowego? Zakres wynosi 14–20 A. Regulacja odbywa się płynnie za pomocą pokrętła na przednim panelu wyłącznika.
• Czy wyłącznik posiada łącznik pomocniczy? W standardowej wersji nie jest on wbudowany, jednak istnieje możliwość dołożenia akcesoriów – łączników pomocniczych, wyzwalaczy pomocniczych lub łączników sygnalizacyjnych (wspólne akcesoria dla całej serii 3RV2).
• Jaka jest klasa wyzwalania termicznego? Urządzenie posiada klasę wyzwalania Class 10, co oznacza czas zadziałania w zakresie 10 sekund przy 6-krotnym prądzie nastawy – optymalne dla standardowych silników klatkowych.
