Wyłącznik S0 do kombinacji rozruch. 2,5A, wyzw. N 33A | 3RV2321-1CC10 Siemens

Alternatywny kod produktu: 3RV23211CC10

Opis i Kluczowe Cechy

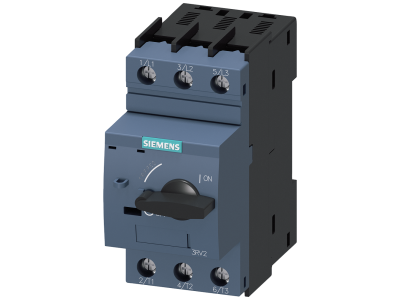

Wyłącznik silnikowy Siemens SIRIUS 3RV2321-1CC10 (wielkość S0) został zaprojektowany jako element kombinacji rozruchowych do niezawodnej ochrony silników i odbiorników przed skutkami zwarć. Dzięki prądowi znamionowemu 2,5 A oraz wyzwalaczowi zwarciowemu 33 A zapewnia bezpieczną pracę w obwodach silnikowych o małej mocy. Kompaktowa obudowa i niskie ciepło wydzielane umożliwiają montaż w ciasnych rozdzielnicach.

• Prąd znamionowy 2,5 A: Gwarantuje bezpieczną pracę przy niewielkich obciążeniach silników, minimalizując ryzyko przegrzania styków.
• Wyzwalacz zwarciowy 33 A: Skutecznie odcina zasilanie w przypadku zwarcia, chroniąc silnik i instalację przed uszkodzeniem.
• Wielkość S0: Kompaktowa konstrukcja ułatwia montaż w rozdzielnicach i szafach sterowniczych, oszczędzając miejsce.
• Przeznaczenie do kombinacji rozruchowych: Idealny do typowych układów rozruchu bezpośredniego silników klatkowych, w tym z przekaźnikiem przeciążeniowym.
• Zgodność z silnikami IE3/IE4: Przystosowany do ochrony nowoczesnych energooszczędnych silników, co potwierdza jego uniwersalność.

Zgodność z Normami

Wyłącznik silnikowy 3RV2321-1CC10 spełnia wymagania międzynarodowych norm IEC oraz posiada dopuszczenia UL/CSA. Może być stosowany w strefach zagrożonych wybuchem zgodnie z dyrektywą ATEX i normą IECEx. Urządzenie posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik silnikowy SIRIUS 3RV2 znajduje zastosowanie przede wszystkim w przemyśle i automatyce budynkowej. Jego parametry czynią go odpowiednim do:

• Sterowania i ochrony silników elektrycznych małej mocy w maszynach i urządzeniach.
• Budowy kombinacji rozruchowych w układach rozruchu bezpośredniego.
• Zabezpieczania odbiorów silnikowych w instalacjach przemysłowych i komercyjnych.
• Stosowania jako wyłącznik główny lub awaryjny w szafach sterowniczych (w odpowiednich wariantach).

Wskazówki Montażowe

Montaż wyłącznika silnikowego powinien być przeprowadzany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Przekroje przewodów dobrać zgodnie z obowiązującymi normami oraz prądem znamionowym 2,5 A. Moment dokręcania śrub zacisków należy stosować zgodnie z dokumentacją producenta.

FAQ

• Czy wyłącznik posiada wbudowany przekaźnik przeciążeniowy? Tak, model 3RV2321-1CC10 jest wyposażony w wyzwalacz przeciążeniowy nastawialny na prąd 2,5 A oraz wyzwalacz zwarciowy 33 A, co zapewnia pełną ochronę silnika.
• Jaki jest stopień ochrony obudowy? Standardowa aparatura modułowa montowana w rozdzielnicy charakteryzuje się stopniem ochrony IP20 (ochrona przed dotykiem palcem). Dokładne dane dla tego modelu należy sprawdzić w karcie katalogowej.
• Czy urządzenie nadaje się do zastosowań w strefach zagrożonych wybuchem? Tak, wyłącznik posiada dopuszczenia ATEX i IECEx, co umożliwia jego instalację w strefach 2, 22 oraz w innych obszarach zgodnie z posiadaną certyfikacją.
