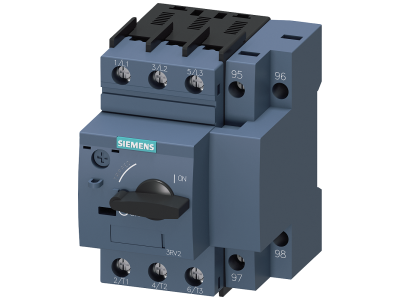

Wyłącznik S00, Ochrona silnika, Class 10, wyzw. A 1,8-2,5A, wyzw. N 33A | 3RV2111-1CA10 Siemens

Alternatywny kod produktu: 3RV21111CA10

Opis i Kluczowe Cechy

Wyłącznik silnikowy Siemens SIRIUS 3RV2111-1CA10 w rozmiarze S00 przeznaczony do ochrony silników z funkcją przekaźnika przeciążeniowego class 10. Urządzenie łączy w sobie zabezpieczenie przeciążeniowe (wyzwalacz A 1,8‑2,5 A) oraz zwarciowe (wyzwalacz N 33 A), co pozwala na kompleksową ochronę odbiornika i instalacji. Kompaktowa budowa (S00) ułatwia zabudowę w rozdzielnicach i szafach sterowniczych.

• Zakres nastaw wyzwalacza przeciążeniowego 1,8–2,5 A: Precyzyjne dopasowanie do prądu znamionowego chronionego silnika, minimalizacja ryzyka zbędnych wyłączeń przy przeciążeniach do 10% klasy.
• Klasa wyzwalania Class 10: Standardowy czas zadziałania dla silników ogólnego przeznaczenia, zapewniający skuteczną ochronę przed przeciążeniem.
• Wyzwalacz zwarciowy N 33 A: Szybkie odcięcie prądu zwarcia, chroniące styki i odbiornik przed uszkodzeniem.

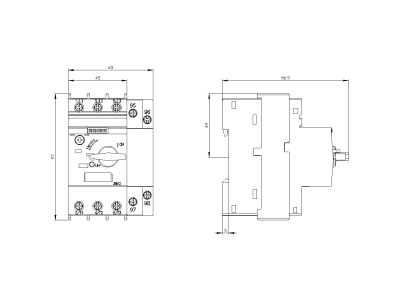

• Wielkość konstrukcyjna S00: Kompaktowa obudowa oszczędza miejsce na szynie DIN, idealna do rozdzielnic o ograniczonej przestrzeni.
• Zintegrowana funkcja przekaźnika przeciążeniowego: Nie wymaga dodatkowego modułu – łączy funkcję wyłącznika i zabezpieczenia w jednym urządzeniu.

Zgodność z Normami

Wyłącznik silnikowy 3RV2111-1CA10 jest zaprojektowany zgodnie z europejskimi normami dla aparatury ochrony silników i posiada certyfikat CE. Spełnia wymagania dla standardowych zastosowań przemysłowych. W razie potrzeby indywidualnych dopuszczeń (UL, CSA, ATEX) należy sprawdzić w dokumentacji producenta.

Zastosowanie

Wyłącznik przeznaczony jest do kompleksowej ochrony silników trójfazowych i odbiorników o prądzie znamionowym w zakresie 1,8‑2,5 A. Sprawdza się w szafach sterowniczych i rozdzielnicach instalacji przemysłowych oraz komercyjnych.

• Ochrona silników IE3/IE4 przed przeciążeniem i zwarciem w linii zasilającej.
• Zabezpieczenie odgałęzień odbiorników w instalacjach niskiego napięcia.
• Stosowanie jako wyłącznik główny lub odłącznik w rozdzielnicach (w zależności od konfiguracji).
• Automatyka budynkowa – ochrona agregatów, wentylatorów, pomp.

Wskazówki Montażowe

Montaż urządzenia powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Wyłącznik mocuje się na szynie TH35 (DIN) w rozdzielnicy. Dokręcaj śruby z momentem zgodnym z dokumentacją producenta (typ. 1,2–1,5 Nm dla zacisków głównych). Przekrój przewodów dobierz do prądu znamionowego obwodu i temperatury otoczenia. Upewnij się, że wyzwalacz przeciążeniowy jest ustawiony na wartość prądu z tabliczki znamionowej silnika.

FAQ

• Czy wyłącznik ma podświetlenie lub sygnalizację LED? Nie – 3RV2111-1CA10 nie posiada wbudowanego podświetlenia. Opcjonalnie można do niego dokupić łącznik pomocniczy (akcesorium) do zdalnej sygnalizacji.
• Jaki jest stopień ochrony obudowy? Dane producenta nie podają stopnia IP. Standardowo aparatura modułowa montowana w rozdzielnicy ma ochronę IP20 od strony operatora; szczegółowe wartości należy sprawdzić w karcie katalogowej.

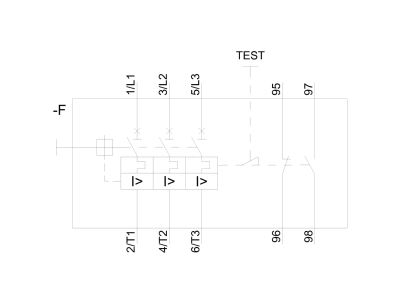

• Jaki tryb pracy styku – normalnie otwarty czy zamknięty? Wyłącznik działa jako styk rozwierny (normalnie zamknięty) w torze głównym – podczas przeciążenia lub zwarcia rozłącza obwód. Stan spoczynkowy: styki główne są zwarte.
