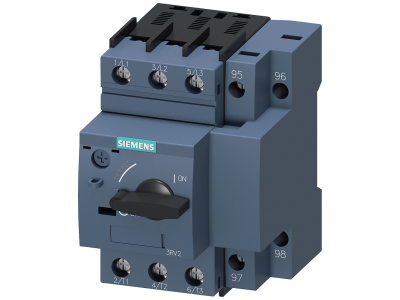

Wyłącznik S00, Ochrona silnika, Class 10, wyzw. A 0,7-1A, wyzw. N 13A | 3RV2111-0JA10 Siemens

Alternatywny kod produktu: 3RV21110JA10

Opis i Kluczowe Cechy

Wyłącznik silnikowy Siemens SIRIUS 3RV2 o symbolu 3RV2111-0JA10 to kompaktowe urządzenie ochrony silnika w wielkości S00, wyposażone w wyzwalacz przeciążeniowy o zakresie 0,7–1 A (Class 10) oraz wyzwalacz zwarciowy nastawiony na 13 A. Dzięki precyzyjnemu dopasowaniu do prądu znamionowego silnika zapewnia niezawodną ochronę przed przeciążeniem i zwarciem, minimalizując ryzyko uszkodzenia odbiornika i instalacji. Przeznaczony do pracy z silnikami o wysokiej sprawności IE3/IE4, doskonale sprawdza się w odgałęzieniach odbiorników oraz w zastosowaniach wymagających globalnych dopuszczeń.

• Wyzwalacz przeciążeniowy 0,7–1 A (Class 10): Umożliwia dokładne ustawienie prądu wyzwalania zgodnie z rzeczywistym obciążeniem silnika, chroniąc go przed przegrzaniem bez zbędnych wyłączeń.
• Wyzwalacz zwarciowy 13 A: Gwarantuje natychmiastowe odłączenie zasilania w przypadku zwarcia w obwodzie silnika, zapobiegając uszkodzeniu styków i instalacji.
• Kompaktowa konstrukcja S00: Oszczędza miejsce w szafie sterowniczej i ułatwia integrację w rozdzielnicach o ograniczonej przestrzeni.
• Przystosowany do silników IE3/IE4: Spełnia wymagania nowoczesnych, wysoko sprawnych silników, zapewniając optymalną ochronę przy minimalnych stratach energii.
• Globalne dopuszczenia (IEC, UL/CSA, ATEX/IECEx): Umożliwia bezpieczne stosowanie w instalacjach na całym świecie, w tym w strefach zagrożonych wybuchem.

Zgodność z Normami

Produkt spełnia wymagania norm międzynarodowych IEC i UL/CSA. Posiada również dopuszczenia do pracy w strefach zagrożonych wybuchem zgodnie z dyrektywą ATEX oraz normą IECEx. Certyfikat CE potwierdza zgodność z obowiązującymi wymaganiami Unii Europejskiej.

Zastosowanie

Wyłącznik silnikowy 3RV2111-0JA10 jest przeznaczony przede wszystkim do ochrony silników asynchronicznych, ale dzięki swojej uniwersalności znajduje zastosowanie również w innych obwodach odbiorników. Sprawdzi się w następujących scenariuszach:

• Ochrona silników w maszynach produkcyjnych, pompach, wentylatorach i sprężarkach.
• Zabezpieczenie odgałęzień odbiorników w rozdzielnicach głównych i podrozdzielnicach.
• Funkcja wyłącznika głównego i awaryjnego w małych i średnich instalacjach przemysłowych.
• Praca w sieciach IT (izolowanych od ziemi) oraz w strefach zagrożonych wybuchem (przy użyciu odpowiednich akcesoriów).

Wskazówki Montażowe

Montaż wyłącznika silnikowego może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania i upewnić się, że obwód jest pozbawiony napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Momenty dokręcania połączeń oraz dopuszczalne przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta, uwzględniając prąd znamionowy wyzwalacza oraz warunki obciążenia.

FAQ

• Czy wyłącznik posiada podświetlenie? Nie, model 3RV2111-0JA10 nie jest wyposażony w podświetlenie – sygnalizacja stanu odbywa się wyłącznie poprzez mechaniczne wskazanie położenia dźwigni.
• Jaki jest stopień ochrony (IP) tego urządzenia? W udostępnionych danych producenta nie podano konkretnego stopnia IP. Standardowo wyłączniki silnikowe montowane w rozdzielnicach mają IP20, jednak w celu uzyskania dokładnych informacji zalecamy sprawdzenie karty katalogowej produktu.
• Jaki jest tryb pracy styków – normalnie otwarty czy zamknięty? Podstawowa wersja wyłącznika silnikowego nie zawiera styków pomocniczych – urządzenie przeznaczone jest do bezpośredniego wyłączania obwodu głównego. W razie potrzeby można do niego dobrać opcjonalny łącznik pomocniczy (sygnalizacyjny) zgodnie z ofertą akcesoriów serii SIRIUS 3RV2.
