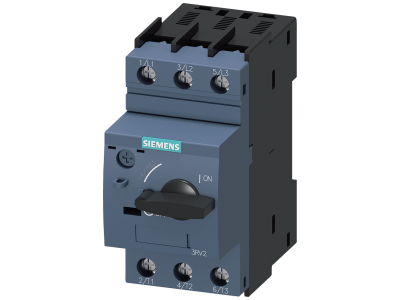

Wyłącznik S0, do ochrony transformatora, wyzwalacz A, 7-10A, wyzwalacz N, 208A | 3RV2421-1JA10 Siemens

Alternatywny kod produktu: 3RV24211JA10

Opis i Kluczowe Cechy

Wyłącznik S0 (symbol 3RV2421-1JA10) to kompaktowe urządzenie modułowe zaprojektowane do ochrony transformatorów przed zwarciami i przeciążeniami. Charakteryzuje się niskim ciepłem odlotowym, co zapewnia efektywną pracę w odgałęzieniach odbiorników. Wyposażony w wyzwalacz termiczny A (7-10A) i wyzwalacz zwarciowy N (208A), zapewnia kompleksową ochronę instalacji elektrycznej. Odporny na wpływy klimatyczne, spełnia wymogi norm bezpieczeństwa dla pracy w trudnych warunkach.

• Zakres prądowy 7-10A (wyzwalacz A): Precyzyjna ochrona termiczna transformatora przed przeciążeniami – automatyczne wyłączenie w przypadku przekroczenia dopuszczalnego prądu.
• Wyzwalacz zwarciowy N 208A: Szybka reakcja na zwarcia, zabezpieczająca instalację przed uszkodzeniami mechanicznymi i pożarami.
• Niskie ciepło odlotowe: Minimalizuje straty energii i nagrzewanie się obwodu, co zwiększa efektywność energetyczną i trwałość urządzenia.
• Odporność na warunki klimatyczne: Możliwość stosowania w szerokim zakresie temperatur i wilgotności, zarówno wewnątrz, jak i na zewnątrz pomieszczeń.
• Modułowa konstrukcja: Umożliwia szybki montaż w szafach rozdzielczych i integrację z innymi elementami systemu zabezpieczeń.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych, w tym IEC, UL/CSA oraz dyrektyw unijnych dotyczących bezpieczeństwa elektrycznego. Posiada certyfikaty dopuszczenia do stosowania w strefach zagrożonych wybuchem (ATEX, IEC Ex) oraz zgodność z normami dla sieci IT. Oznaczenie CE potwierdza zgodność z unijnymi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik S0 7-10A z wyzwalaczem A i N przeznaczony jest do ochrony transformatorów oraz innych wrażliwych odbiorników w instalacjach elektrycznych.

• Ochrona transformatorów w układach rozdzielczych i stacjach transformatorowych.
• Zabezpieczenie obwodów odbiorników o wysokim poborze mocy, np. maszyn przemysłowych i urządzeń energetycznych.
• Stosowanie w sieciach IT, gdzie wymagana jest wysoka niezawodność i odporność na zakłócenia.
• Prace w trudnych warunkach klimatycznych – huty, zakłady chemiczne, instalacje zewnętrzne.
• Modernizacja istniejących instalacji – bezpośrednia wymiana starszych modeli z serii 3RV1.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie należy zamontować w szafie rozdzielczej na szynie DIN, zachowując odpowiednie odstępy między sąsiednimi modułami, aby zapewnić prawidłową wentylację. Przed podłączeniem należy upewnić się, że napięcie w obwodzie zostało odłączone. Przewody należy podłączać zgodnie z oznaczeniami na wyłączniku, stosując odpowiednie momenty dokręcania (sprawdzić w dokumentacji). Po montażu przeprowadzić test funkcjonalny – wyzwalacz termiczny i zwarciowy powinien reagować na symulowane przeciążenia i zwarcia.

FAQ

• Czy wyłącznik można stosować w strefach zagrożonych wybuchem? Tak – posiada certyfikaty ATEX i IEC Ex, co potwierdza jego bezpieczne stosowanie w strefach Ex 2, 22 oraz innych obszarach zagrożonych wybuchem.
• Jakie są maksymalne prądy zwarciowe, które wyłącznik może wyłączyć? Wyzwalacz zwarciowy N o wartości 208A zapewnia ochronę przed zwarciami do tej wartości – automatycznie odcina obwód w przypadku przekroczenia.
• Czy wyłącznik posiada wbudowany łącznik pomocniczy? Dane produktu nie potwierdzają obecności wbudowanego łącznika pomocniczego – w razie potrzeby należy zastosować odpowiednie akcesoria zewnętrzne, np. łącznik pomocniczy z oferty systemu.
