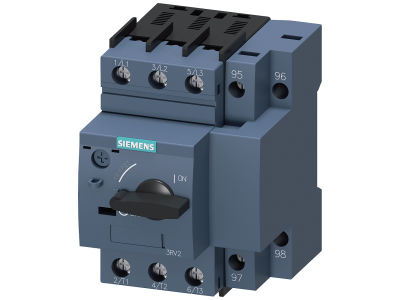

Wyłącznik S00, Ochrona silnika, Class 10, wyzw. A 7-10A, wyzw. N 130A | 3RV2111-1JA10 Siemens

Alternatywny kod produktu: 3RV21111JA10

Opis i Kluczowe Cechy

Wyłącznik silnikowy SIRIUS 3RV2 firmy Siemens, model 3RV2111-1JA10, to kompaktowe urządzenie w obudowie S00 przeznaczone do ochrony silników elektrycznych przed przeciążeniem i zwarciem. Wyposażone w nastawczy wyzwalacz przeciążeniowy Class 10 o zakresie 7–10 A oraz wyzwalacz zwarciowy 130 A, zapewnia niezawodne zabezpieczenie w aplikacjach z silnikami IE3/IE4. Niskie ciepło odlotowe i dopuszczenia międzynarodowe (IEC, UL/CSA, ATEX/IEC Ex) czynią go uniwersalnym rozwiązaniem do odgałęzień odbiorników, również w strefach zagrożonych wybuchem.

• Zakres nastawczy wyzwalacza przeciążeniowego 7–10 A (Class 10): Precyzyjne dopasowanie do prądu znamionowego silnika, gwarantujące ochronę przed przeciążeniem przy normalnym rozruchu, zgodnie z charakterystyką Class 10.
• Wyzwalacz zwarciowy 130 A (stały): Błyskawiczne odłączenie obwodu w przypadku zwarcia, chroniące silnik i instalację przed skutkami prądów zwarciowych.
• Obudowa w wielkości S00 – kompaktowa konstrukcja: Oszczędność miejsca w szafie sterowniczej, łatwy montaż na szynie TH35 przy jednoczesnym zachowaniu wysokiej trwałości mechanicznej.
• Przystosowanie do silników IE3/IE4: Optymalna współpraca z nowoczesnymi energooszczędnymi silnikami, minimalne straty cieplne i wysoka sprawność układu.
• Dopuszczenia IEC, UL/CSA oraz ATEX/IEC Ex: Możliwość stosowania w instalacjach na całym świecie, również w strefach zagrożonych wybuchem, co zwiększa uniwersalność zastosowań.

Zgodność z Normami

Wyłącznik silnikowy Siemens 3RV2111-1JA10 spełnia wymagania norm międzynarodowych IEC oraz amerykańskich UL/CSA. Posiada również dopuszczenie do pracy w strefach zagrożonych wybuchem zgodnie z dyrektywą ATEX oraz normą IEC Ex. Urządzenie oznaczone jest znakiem CE.

Zastosowanie

Dzięki kompaktowej obudowie S00 i szerokiemu zakresowi dopuszczeń, wyłącznik znajduje zastosowanie w różnorodnych instalacjach przemysłowych i komercyjnych.

• Ochrona silników elektrycznych w szafach sterowniczych i rozdzielnicach – szczególnie przy silnikach IE3/IE4.
• Zabezpieczenie przeciwzwarciowe kombinacji rozruchowych stycznik–silnik.
• Stosowanie jako wyłącznik główny i awaryjny w panelach maszyn (w odpowiednich wariantach).
• Instalacje w strefach zagrożonych wybuchem (ATEX/IEC Ex) oraz w sieciach IT.

Wskazówki Montażowe

Montaż wyłącznika silnikowego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z prądem znamionowym silnika i obowiązującymi normami. Momenty dokręcania śrub oraz zalecane narzędzia znajdują się w dokumentacji technicznej producenta.

FAQ

• Jaki jest zakres nastaw wyzwalacza przeciążeniowego? Model 3RV2111-1JA10 posiada nastawczy wyzwalacz przeciążeniowy o zakresie 7–10 A, klasy Class 10. Należy go ustawić na prąd znamionowy silnika.
• Czy wyłącznik posiada wbudowany łącznik pomocniczy? Standardowo łącznik pomocniczy nie jest wbudowany, ale dostępny jest jako opcjonalne akcesorium (łącznik pomocniczy, wyzwalacz pomocniczy, łącznik sygnalizacyjny). Akcesoria są kompatybilne z całą serią 3RV2.
• Czy ten model zastępuje wcześniejszą serię 3RV1? Tak, seria 3RV2 jest następcą sprawdzonej serii 3RV1, zachowując pełną kompatybilność funkcjonalną i wymiarową przy ulepszonej konstrukcji.
