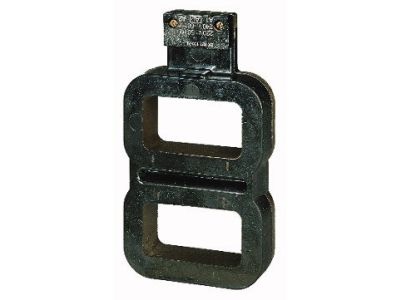

Cewka zapasowa do stycznika DILM185-250, DILM250-XSP/E(RAC500) DILM | 208253 Eaton

Alternatywny kod produktu: DILM250-XSP/E(RAC500)

Opis i Kluczowe Cechy

Cewka zapasowa oznaczona symbolem DILM250-XSP/E(RAC500) (indeks 208253) to moduł elektroniki przeznaczony do styczników mocy serii DILM185, DILM225, DILM250 oraz DILM300. Zaprojektowana do pracy w zakresie napięcia 250-500 V AC przy częstotliwości 40-60 Hz, zapewnia stabilne sterowanie w obwodach o znacznym obciążeniu. Wykorzystanie oryginalnego komponentu gwarantuje kompatybilność i niezawodność układu.

• Napięcie zasilania 250-500 V AC, 40-60 Hz: Szeroki zakres napięcia umożliwia zastosowanie w różnych instalacjach bez konieczności stosowania dodatkowych transformatorów, ułatwiając dobór do istniejącej sieci.
• Kompatybilność ze stycznikami DILM185, DILM225, DILM250, DILM300: Oryginalny moduł dopasowany do wybranych modeli styczników mocy, zapewnia pewne połączenie elektryczne i mechaniczne.
• Moduł elektroniki z cewką: Zintegrowany układ sterowania redukuje liczbę elementów w szafie sterowniczej, upraszczając montaż i zwiększając niezawodność.
• Wykonanie przemysłowe: Przystosowany do ciągłej pracy w warunkach przemysłowych, odporny na obciążenia termiczne i mechaniczne typowe dla styczników dużej mocy.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi i posiada certyfikat CE. Zaprojektowany i wyprodukowany zgodnie z wymaganiami dla aparatury łączeniowej niskiego napięcia.

Zastosowanie

Cewka zapasowa DILM250-XSP/E(RAC500) znajduje zastosowanie wszędzie tam, gdzie wymagane jest precyzyjne załączanie i wyłączanie obwodów dużych mocy. Przeznaczona do wymiany w stycznikach serii DILM185-300 oraz jako komponent w nowych instalacjach.

• Zastępowanie uszkodzonej cewki w istniejących stycznikach DILM185, DILM225, DILM250, DILM300.
• Budowa układów sterowania silnikami o dużym prądzie rozruchowym.
• Automatyka przemysłowa – sterowanie maszynami i liniami produkcyjnymi.
• Systemy zabezpieczeń i rozdziału energii w rozdzielnicach głównych.

Wskazówki Montażowe

Montaż i wymiana cewki powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od stycznika. Cewkę montuje się na rdzeniu stycznika zgodnie z instrukcją producenta – należy zwrócić uwagę na prawidłowe ułożenie i zabezpieczenie przewodów. Momenty dokręcania połączeń oraz przekrój przewodów muszą być dobrane zgodnie z dokumentacją techniczną stycznika.

FAQ

• Czy cewka DILM250-XSP/E(RAC500) jest przystosowana do napięcia stałego? Nie, cewka jest przeznaczona wyłącznie do napięcia przemiennego AC w zakresie 250-500 V przy częstotliwości 40-60 Hz.
• Do jakich styczników pasuje ta cewka? Jest kompatybilna ze stycznikami mocy DILM185, DILM225, DILM250 oraz DILM300.
• Czy cewka zawiera moduł tłumienia przepięć lub diodę gaszącą? W dostępnych danych producenta nie podano informacji o dodatkowych elementach. Cewka stanowi moduł elektroniki z cewką – w razie potrzeby należy stosować zewnętrzne układy gaszące zgodnie z zaleceniami dla danego zastosowania.
