Cewka wsuwana do S12 do stycznika 3RT107/3RT127/3RT147 urucham. AC/DC UC575-600V | 3RT1975-5AT31 Siemens

Alternatywny kod produktu: 3RT19755AT31

Opis i Kluczowe Cechy

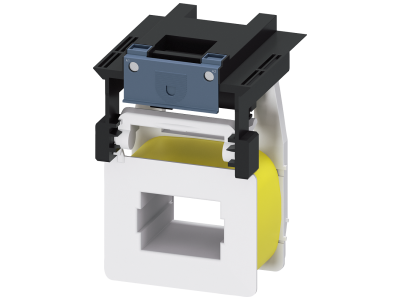

Cewka wsuwana S12 firmy Siemens (symbol 3RT1975-5AT31) przeznaczona do styczników serii 3RT107, 3RT127 oraz 3RT147. Zaprojektowana do uniwersalnego napięcia sterowania AC/DC w zakresie 575-600 V, umożliwia pracę zarówno w obwodach prądu przemiennego (50…60 Hz), jak i stałego, bez konieczności stosowania dodatkowych przetwornic. Wyposażona w standardowy napęd z możliwością przełączenia na tryb oszczędnościowy (hold power reduction) oraz przyłącze śrubowe, co zapewnia prosty montaż i niskie straty mocy w stanie załączenia.

• Uniwersalne napięcie sterowania UC 575-600 V: jedna cewka obsługuje zarówno instalacje AC, jak i DC – redukcja liczby wariantów magazynowych i uproszczenie projektowania układów sterowania.
• Częstotliwość pracy AC 50…60 Hz: pełna kompatybilność z sieciami przemysłowymi i energetycznymi w Europie.
• Tryb oszczędnościowy (Power Saving): po załączeniu stycznika cewka automatycznie obniża pobór mocy, zmniejszając straty ciepła w szafie sterowniczej i wydłużając żywotność stycznika.
• Przyłącze śrubowe: bezpieczne i pewne połączenie przewodów bez użycia specjalnych narzędzi, ułatwia szybki montaż i serwis.
• Modułowy system SIRIUS: wsuwana konstrukcja pasująca do standardowych styczników S12, umożliwia łatwą rozbudowę i wymianę bez demontażu całego układu.

Zgodność z Normami

Cewka 3RT1975-5AT31 spełnia wymagania europejskich norm dotyczących aparatury łączeniowej i sterowniczej. Produkt posiada certyfikację CE, co potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej. Producent deklaruje zgodność z odpowiednimi standardami DIN oraz przepisami bezpieczeństwa dla urządzeń elektrycznych niskiego napięcia.

Zastosowanie

Dzięki uniwersalnemu napięciu sterowania i trybowi oszczędnościowemu cewka sprawdza się w różnorodnych układach automatyki przemysłowej i budynkowej. Jest przeznaczona do współpracy ze stycznikami S12 w systemie SIRIUS.

• Sterowanie silnikami i odbiornikami w rozdzielnicach przemysłowych – w obwodach AC i DC bez zmiany okablowania.
• Układy impulsowe dla styczników, przekaźników lub wejść PLC – stabilne zadziałanie w szerokim zakresie napięcia.
• Automatyka budynkowa (szafy sterownicze, centrale wentylacyjne, pompy) – tryb oszczędnościowy zmniejsza nagrzewanie się szafy.
• Instalacje z rozproszonymi źródłami napięcia sterującego (np. 575 V AC lub 600 V DC) – jedna cewka pokrywa oba przypadki.

Wskazówki Montażowe

Montaż i podłączenie cewki mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest pozbawiony napięcia. Cewkę wsuwa się w gniazdo stycznika S12 (na szynę TH35 lub płytę montażową) aż do zatrzaśnięcia. Przyłącze śrubowe należy zacisnąć momentem dokręcania zgodnym z dokumentacją techniczną stycznika. Przekrój przewodów dobierz zgodnie z prądem znamionowym cewki (wartość podana w danych katalogowych stycznika). Po zamontowaniu sprawdź poprawność działania, wykonując próbny załącz / wyłącz bez obciążenia.

FAQ

• Czy cewka 3RT1975-5AT31 działa zarówno na prąd stały, jak i zmienny? Tak, napięcie UC (Universal Current) oznacza, że cewka jest przystosowana do pracy przy napięciu stałym i przemiennym w zakresie 575-600 V. W przypadku AC musi mieścić się w częstotliwości 50-60 Hz.
• Jaki stopień ochrony ma cewka? Producent nie podaje konkretnego IP dla samej cewki – jest ona elementem wewnętrznym stycznika montowanego w rozdzielnicy. W typowych warunkach pracy w szafie sterowniczej zapewniony jest standardowy stopień ochrony IP20 (ochrona przed dotknięciem palcem).
• Co oznacza tryb oszczędnościowy (Power Saving)? Cewka posiada układ redukcji mocy utrzymania – po zadziałaniu stycznika pobór prądu spada do wartości minimalnej, co zmniejsza wydzielane ciepło i straty energetyczne bez wpływu na pewność trzymania styków.
