Cewka sterująca AC dla DILM185A/DILM225A, DILM225A-XSP(RAC240) DILM | 139565 Eaton

Alternatywny kod produktu: DILM225A-XSP(RAC240)

Opis i Kluczowe Cechy

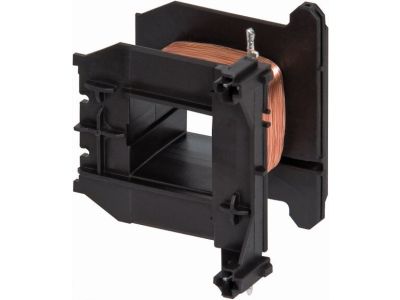

Cewka sterująca AC DILM225A-XSP(RAC240) o indeksie 139565 przeznaczona jest do styczników serii DILM185A oraz DILM225A. Zasilana napięciem przemiennym w zakresie 190‑240 V 50/60 Hz gwarantuje pewne zadziałanie w typowych sieciach niskiego napięcia. Dzięki wtykowemu systemowi podłączenia bez użycia narzędzi montaż i ewentualna wymiana cewki są szybkie i intuicyjne, co skraca czas prac serwisowych.

• Napięcie zasilania RAC 240 (190–240 V AC, 50/60 Hz): Szeroki zakres napięcia zapewnia stabilną pracę nawet przy niewielkich odchyleniach sieci zasilającej, eliminując ryzyko nieprawidłowego załączania stycznika.
• Wtykowe podłączenie bez narzędzi: System szybkiego montażu umożliwia wymianę cewki bez konieczności używania wkrętaków czy kluczy – skraca czas przestoju i upraszcza obsługę techniczną.
• Kompatybilność ze stycznikami DILM185A i DILM225A: Cewka dedykowana do dwóch popularnych modeli styczników Hager, co ułatwia dobór i magazynowanie – jeden produkt dla dwóch wielkości aparatów.
• Przeznaczenie wyłącznie do sterowania AC: Skonstruowana dla obwodów prądu przemiennego, zapewnia optymalne dopasowanie parametrów magnesowania cewki i niezawodność załączania stycznika.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw unijnych oznaczony jest znakiem CE oraz zgodny z normami europejskimi i standardem DIN obowiązującymi dla aparatury modułowej. Szczegółowe numery norm dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Cewka sterująca DILM225A-XSP(RAC240) znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna wymiana lub modernizacja układów sterowania stycznikami w rozdzielnicach i szafach sterowniczych.

• Wymiana uszkodzonej cewki w stycznikach serii DILM185A/DILM225A podczas prac serwisowych i modernizacyjnych.
• Budowa nowych układów załączania silników i odbiorników wymagających kompaktowych styczników o prądzie ciągłym do 185/225 A (w zależności od modelu).
• Sterowanie w systemach automatyki budynkowej oraz przemysłowej, gdzie cewka AC 240 V jest standardem napięcia sterującego.
• Zastosowanie jako część zamienna w instalacjach, gdzie pierwotna cewka uległa przepaleniu lub uszkodzeniu mechanicznemu.

Wskazówki Montażowe

Montaż i wymianę cewki może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami BHP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Cewkę montuje się na styczniku poprzez wsunięcie we wtykowe gniazdo – nie wymaga to narzędzi. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego obwodu sterowania. Moment dokręcania ewentualnych zacisków (jeśli występują) oraz szczegółowe dane montażowe znajdują się w dokumentacji producenta.

FAQ

• Czy cewka posiada podświetlenie LED? W dostępnych danych nie określono obecności wskaźnika LED. Cewka pełni wyłącznie funkcję elektromagnesu sterującego stycznikiem.
• Jaki stopień ochrony ma cewka? Producent nie podaje stopnia IP – standardowo cewka montowana jest we wnętrzu stycznika, który z kolei może mieć różny stopień ochrony w zależności od obudowy. Należy kierować się danymi konkretnego stycznika.
• Jaki jest tryb pracy cewki – czy może być załączana ciągle? Cewka przeznaczona jest do pracy ciągłej (100% ED) jako element wykonawczy stycznika. Nie wymaga dodatkowego chłodzenia w normalnych warunkach eksploatacyjnych.
