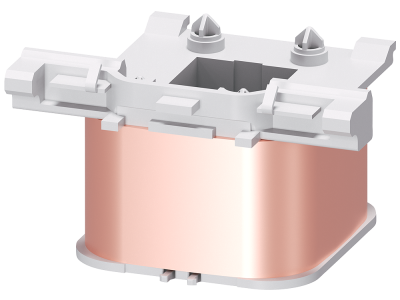

Cewka magnetyczna do stycznika S2, AC 48V 50/60Hz | 3RT2934-5AH21 Siemens

Alternatywny kod produktu: 3RT29345AH21

Opis i Kluczowe Cechy

Cewka magnetyczna Siemens 3RT2934-5AH21 przeznaczona jest do styczników serii 3RT2.3.-.A z modułowego systemu SIRIUS. Zasilana napięciem przemiennym AC 48 V przy częstotliwości 50/60 Hz, stanowi niezawodny element do załączania styczników w rozdzielnicach i szafach sterowniczych. Dedykowana konstrukcja gwarantuje pewne i powtarzalne działanie układu przez cały okres eksploatacji.

• Napięcie zasilania AC 48 V 50/60 Hz: umożliwia bezpieczne sterowanie stycznikiem w obwodach niskiego napięcia, kompatybilne z wieloma instalacjami przemysłowymi i w automatyce budynkowej.
• Przeznaczona do styczników 3RT2.3.-.A (SIRIUS): gwarantuje idealne dopasowanie mechaniczne i elektryczne bez konieczności modyfikacji, co skraca czas montażu i minimalizuje ryzyko błędów.
• Konstrukcja modułowa systemu SIRIUS: umożliwia łatwe rozszerzanie i wymianę komponentów w rozdzielnicy, zapewniając elastyczność konfiguracji i oszczędność miejsca.
• Wysoka jakość wykonania Siemens: przekłada się na długą żywotność i odporność na drgania, co jest kluczowe przy pracy w wymagających warunkach przemysłowych.
• Prosty montaż na styczniku: cewka jest wkręcana lub zatrzaskiwana (w zależności od wersji stycznika), co pozwala na szybką instalację przez wykwalifikowany personel.

Zgodność z Normami

Cewka magnetyczna 3RT2934-5AH21 jest elementem systemu SIRIUS zaprojektowanym zgodnie z europejskimi normami dla aparatury łączeniowej i sterowniczej. Posiada certyfikat CE, a jej parametry są zgodne z wymaganiami dyrektywy niskonapięciowej (LVD). Dokładne numery norm (np. IEC/EN 60947) dotyczące całego stycznika należy sprawdzić w dokumentacji konkretnego modelu stycznika serii 3RT2.

Zastosowanie

Cewka magnetyczna Siemens 3RT2934-5AH21 znajduje zastosowanie wszędzie tam, gdzie niezbędne jest zdalne lub automatyczne załączanie styczników. Dzięki swoim parametrom i kompatybilności z systemem SIRIUS sprawdza się w różnorodnych instalacjach elektrycznych.

• Sterowanie silnikami elektrycznymi w szafach sterowniczych maszyn i urządzeń przemysłowych.
• Załączanie odbiorników rezystancyjnych (np. grzałek) i oświetlenia w obwodach AC.
• Automatyka budynkowa – impulsowanie styczników w rozdzielnicach głównych i podrozdzielnicach, realizacja funkcji załącz/wyłącz.
• Systemy bezpieczeństwa i awaryjnego wyłączania – cewka może być sterowana z przycisków, przekaźników lub PLC w celu odcięcia zasilania.

Wskazówki Montażowe

Montaż cewki magnetycznej oraz prace przy styczniku mogą być wykonywane wyłącznie przez osoby z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem jakichkolwiek czynności bezwzględnie odłącz napięcie zasilające i upewnij się, że obwód jest odizolowany. Cewkę należy zamocować na styczniku zgodnie z instrukcją producenta (zwykle wkręcić lub zatrzasnąć). Moment dokręcania połączeń elektrycznych oraz przekrój przewodów dobierz do prądu znamionowego stycznika – szczegółowe dane znajdziesz w dokumentacji danego modelu stycznika (np. 3RT2.3.-.A). Po zakończeniu montażu sprawdź poprawność działania mechanicznego i elektrycznego przed włączeniem napięcia.

FAQ

• Czy cewka 3RT2934-5AH21 pasuje do wszystkich styczników Siemens? Nie, jest dedykowana wyłącznie do styczników serii 3RT2.3.-.A z systemu SIRIUS. Do innych serii Siemens (np. 3RT1, 3RT2 o innej wielkości) należy dobrać odpowiednią cewkę z końcówką symbolu wskazującą na typ stycznika.
• Jaki jest pobór mocy cewki? Producent nie podaje jednoznacznej wartości mocy dla samej cewki w dostępnych danych. W praktyce pobór mocy zależy od konstrukcji stycznika i jest zwykle podany w dokumentacji konkretnego modelu stycznika serii 3RT2.3.-.A. Zalecamy sprawdzenie karty katalogowej stycznika.
• Czy cewka wymaga dodatkowego zabezpieczenia (np. warystora)? W typowych aplikacjach cewka stycznika nie wymaga osobnego zabezpieczenia, ponieważ układ gaszenia łuku jest częścią stycznika. Jeżeli sterowanie cewką realizowane jest przez styki przekaźników lub PLC, warto rozważyć zastosowanie diody tłumiącej (dla DC) lub warystora (dla AC) – ale decyzję należy podjąć na podstawie dokumentacji całego układu.
