Cewka magnetyczna do stycznika S2, AC 400V50Hz/400-440V60Hz | 3RT2934-5AR61 Siemens

Alternatywny kod produktu: 3RT29345AR61

Opis i Kluczowe Cechy

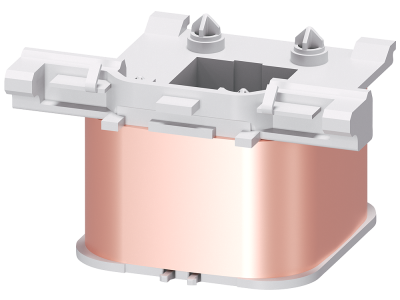

Cewka magnetyczna Siemens o symbolu 3RT2934-5AR61 to element wykonawczy przeznaczony do styczników serii S2 w module systemu SIRIUS. Zaprojektowana do pracy przy napięciu AC 400 V dla częstotliwości 50 Hz oraz 400–440 V dla 60 Hz. Dzięki kompatybilności ze stycznikami 3RT2.3.-.A umożliwia szybką wymianę i modernizację istniejących instalacji.

• Napięcie zasilania AC 400 V (50 Hz) / 400–440 V (60 Hz): uniwersalność zastosowania w sieciach przemysłowych o standardowych napięciach i częstotliwościach, bez konieczności stosowania dodatkowych transformatorów.
• Przeznaczona do styczników serii S2 (3RT2.3.-.A): gwarancja pełnej kompatybilności mechanicznej i elektrycznej, łatwy montaż i wymiana bez modyfikacji konstrukcji stycznika.
• Element modułowego systemu SIRIUS: skalowalność i uproszczona logistyka – jedna platforma dla różnych zadań sterowania i zabezpieczeń w rozdzielnicach.
• Konstrukcja magnetyczna przystosowana do pracy przerywanej: niezawodne przyciąganie i trzymanie zwory w całym zakresie napięcia, co przekłada się na stabilne działanie stycznika.
• Brak konieczności stosowania elementów gaszących iskry (cewka AC): prostsza instalacja i niższe koszty eksploatacji w obwodach prądu przemiennego.

Zgodność z Normami

Cewka spełnia wymagania europejskich norm dla aparatury łączeniowej oraz posiada certyfikację CE, co potwierdza zgodność z podstawowymi wymogami bezpieczeństwa i kompatybilności elektromagnetycznej. Producent nie podał konkretnych numerów norm w dostarczonych danych, dlatego zalecamy sprawdzenie szczegółów w pełnej dokumentacji technicznej produktu.

Zastosowanie

Cewka magnetyczna 3RT2934-5AR61 steruje pracą styczników S2 w układach wymagających załączania i wyłączania odbiorników. Znajduje zastosowanie zarówno w automatyce przemysłowej, jak i w inteligentnych instalacjach budynkowych.

• Sterowanie rozruchem i zatrzymywaniem silników elektrycznych w szafach sterowniczych – współpraca z układami softstartów i przemienników częstotliwości.
• Przełączanie obwodów oświetlenia, ogrzewania lub wentylacji w budynkach komercyjnych i przemysłowych.
• Generowanie impulsów załączających dla styczników w systemach automatyki PLC – szybka reakcja na sygnały sterujące.
• Zastosowanie w dystrybucji energii jako część układów samoczynnego załączania rezerwy (SZR) przy wymaganych parametrach napięcia.

Wskazówki Montażowe

Montaż cewki oraz jej podłączenie do stycznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie od całego układu. Cewkę montuje się w styczniku S2 zgodnie z instrukcją producenta, zwracając uwagę na prawidłowe ułożenie rdzenia i zwory. Przewody przyłączeniowe należy dobrać do rzeczywistego prądu pobieranego przez cewkę (dane w karcie katalogowej) oraz zabezpieczyć przed przypadkowym odłączeniem. Moment dokręcania śrub zacisków oraz przekrój przewodów muszą być zgodne z dokumentacją techniczną stycznika.

FAQ

• Czy cewka nadaje się do prądu stałego? Nie – cewka 3RT2934-5AR61 jest przeznaczona wyłącznie do zasilania napięciem przemiennym AC o podanych parametrach 400 V 50 Hz / 400–440 V 60 Hz. Zastosowanie napięcia stałego może spowodować uszkodzenie uzwojenia.
• Jaki jest pobór mocy cewki? W dostarczonych danych producent nie podaje wartości mocy pobieranej. W celu uzyskania dokładnych parametrów elektrycznych (prąd załączania, moc trzymania) należy odwołać się do pełnej karty katalogowej stycznika S2 lub bezpośrednio do dokumentacji cewki.
• Jaki stopień ochrony ma cewka? Cewka magnetyczna jest elementem wewnętrznym stycznika i nie posiada samodzielnego stopnia ochrony IP. Ochrona przed pyłem i wilgocią zależy od obudowy stycznika lub szafy sterowniczej. Zaleca się montaż w miejscach suchych i czystych, typowo w rozdzielnicach o IP≥20.
