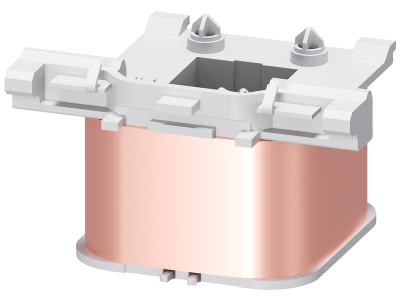

Cewka magnetyczna do stycznika S2, AC 110V 50Hz | 3RT2934-5AF01 Siemens

Alternatywny kod produktu: 3RT29345AF01

Opis i Kluczowe Cechy

Cewka magnetyczna 3RT2934-5AF01 firmy Siemens przeznaczona jest do styczników serii S2 (3RT2.3.-.A) w modułowym systemie SIRIUS. Zaprojektowana do pracy przy napięciu sterowania 110V AC i częstotliwości 50 Hz, gwarantuje pewne i trwałe załączanie stycznika w aplikacjach przemysłowych i budynkowych.

• Napięcie cewki 110V AC 50Hz: Dopasowana do typowych obwodów sterowania niskiego napięcia, umożliwia bezpieczne i zgodne z normami zasilanie bez ryzyka przegrzania.
• Kompatybilność ze stycznikami S2 (3RT2.3.-.A): Dedykowana konstrukcja zapewnia szybki montaż i niezawodne połączenie mechaniczne oraz elektryczne z aparatem.
• System modułowy SIRIUS: Ujednolicona platforma akcesoriów upraszcza dobór i magazynowanie, obniżając koszty utrzymania instalacji.
• Wysoka trwałość łączeniowa: Materiały izolacyjne i wykonanie cewki przekładają się na długą żywotność w cyklach załączania (dane producenta dla konkretnego stycznika).
• Montaż na styczniku: Cewka wpinana bezpośrednio w korpus stycznika, co skraca czas instalacji i eliminuje ryzyko błędów połączeń.

Zgodność z Normami

Cewka magnetyczna 3RT2934-5AF01 spełnia wymagania dyrektywy niskonapięciowej (LVD) i oznaczona jest znakiem CE. Zaprojektowana zgodnie z europejskimi normami dla aparatury łączeniowej, gwarantuje bezpieczną eksploatację w warunkach przemysłowych. W systemie SIRIUS wszystkie komponenty przechodzą rygorystyczne testy jakości Siemens.

Zastosowanie

Cewka sterująca jest niezbędnym elementem układów automatyki – umożliwia zdalne załączanie styczników w obwodach siłowych i sygnalizacyjnych. Sprawdza się w następujących scenariuszach:

• Sterowanie silnikami elektrycznymi – załączanie i wyłączanie poprzez stycznik S2.
• Impulsowe sterowanie stycznikami w szafach sterowniczych maszyn i linii produkcyjnych.
• Realizacja sekwencji czasowych w automatyce budynkowej (oświetlenie, klimatyzacja, pompy).
• Budowa układów kaskadowych i rezerwowych z wykorzystaniem styczników SIRIUS.

Wskazówki Montażowe

Montaż cewki magnetycznej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Cewkę nakłada się na rdzeń stycznika S2 zgodnie z instrukcją producenta. Przekrój przewodów sterowniczych należy dobrać do prądu zwarcia cewki (wg dokumentacji towarzyszącej stycznikowi). Przed pierwszym uruchomieniem sprawdzić poprawność połączeń oraz napięcie zasilania.

FAQ

• Czy cewka jest wyposażona w podświetlenie LED? Cewka magnetyczna 3RT2934-5AF01 nie zawiera wbudowanego podświetlenia – jest to standardowa cewka bez wskaźnika stanu. W razie potrzeby sygnalizacji zaleca się zastosowanie dodatkowej lampki lub pomocniczego styku.
• Jaki stopień ochrony ma sama cewka? Producent nie podaje osobnego stopnia IP dla cewki. Po zamontowaniu w styczniku S2, cały aparat osiąga stopień ochrony zgodny z deklaracją stycznika (zwykle IP20 w rozdzielnicy).
• Jaki jest tryb pracy cewki? Cewka jest zaprojektowana do pracy ciągłej (100% czasu przy napięciu nominalnym). Może być załączana na czas trwania cyklu pracy stycznika, bez ograniczeń czasowych wynikających z przegrzewania (przy zachowaniu znamionowych parametrów).
