Cewka magnetyczna do stycznika S2, AC 110V 50/60Hz | 3RT2934-5AG21 Siemens

Alternatywny kod produktu: 3RT29345AG21

Opis i Kluczowe Cechy

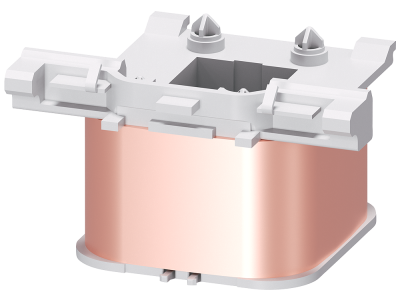

Cewka magnetyczna Siemens 3RT2934-5AG21 to element wykonawczy przeznaczony do styczników S2 oraz styczników serii 3RT2.3.-.A z modułowego systemu SIRIUS. Zasilana napięciem AC 110 V o częstotliwości 50/60 Hz, zapewnia niezawodne załączanie obwodów w instalacjach przemysłowych i budynkowych.

• Napięcie cewki AC 110 V 50/60 Hz: umożliwia bezpośrednie podłączenie do standardowej sieci 110 V, co eliminuje konieczność stosowania dodatkowych transformatorów.
• Kompatybilność ze stycznikami serii 3RT2.3 oraz S2: gwarantuje łatwy montaż i wymianę w istniejących układach sterowania.
• Modułowość systemu SIRIUS: pozwala na rozbudowę zestawu o dodatkowe akcesoria (np. bloki styków pomocniczych, przekaźniki termiczne) bez konieczności przebudowy szafy sterowniczej.
• Konstrukcja magnetyczna: zapewnia szybkie i pewne zadziałanie stycznika przy niskim poborze mocy.

Zgodność z Normami

Cewka magnetyczna Siemens 3RT2934-5AG21 spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Producent deklaruje zgodność z międzynarodowymi standardami bezpieczeństwa dla aparatury łączeniowej i sterowniczej.

Zastosowanie

Element przeznaczony do zasilania cewek styczników w różnorodnych obwodach sterowania – od prostych układów rozruchu silników po złożone systemy automatyki budynkowej i przemysłowej.

• Sterowanie silnikami elektrycznymi w maszynach i urządzeniach (załączanie/wyłączanie, przełączanie kierunku obrotów).
• Zdalne załączanie obwodów oświetlenia, ogrzewania, wentylacji i klimatyzacji w systemach BMS.
• Impulsowe sterowanie przekaźnikami i stycznikami w szafach sterowniczych PLC.
• Budowa modułowych zestawów startowych w rozdzielnicach przemysłowych.

Wskazówki Montażowe

Montaż cewki może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV lub powyżej, w zależności od instalacji). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie od obwodu sterowniczego. Cewkę montuje się na styczniku zgodnie z instrukcją producenta – typowo na szynie TH35 (DIN) za pomocą dedykowanego zatrzasku lub wkrętów. Przekrój przewodów przyłączeniowych należy dobrać do prądu zasilania cewki (dla AC 110 V, 50/60 Hz typowo 0,5–1,5 mm²). Moment dokręcania śrub zacisków – zgodnie z dokumentacją techniczną stycznika. Po montażu sprawdzić poprawność połączeń i izolację.

FAQ

• Czy cewka ma wbudowane podświetlenie (LED) sygnalizujące stan załączenia? Nie, model 3RT2934-5AG21 to standardowa cewka magnetyczna bez układu sygnalizacji optycznej. W razie potrzeby można zastosować osobny wskaźnik LED montowany równolegle do cewki.
• Jaki jest stopień ochrony (IP) cewki? Producent nie podaje odrębnego stopnia IP dla samej cewki. W przypadku montażu w rozdzielnicy aparatura modułowa zwykle osiąga IP20 (ochrona przed palcami i ciałami stałymi >12,5 mm). Ostateczny stopień ochrony zależy od zastosowanej obudowy.
• Czy cewka może pracować w trybie ciągłym (długotrwałe załączenie)? Tak, cewka przystosowana jest do pracy ciągłej przy deklarowanym napięciu AC 110 V 50/60 Hz. Należy jednak upewnić się, że obciążenie styków stycznika nie przekracza wartości znamionowych podanych dla danego egzemplarza.
