Cewka LXD1 400V AC 50/60 Hz do stycznika LC1D09-38, TeSys D | LXD1V7 Schneider Electric

Opis i Kluczowe Cechy

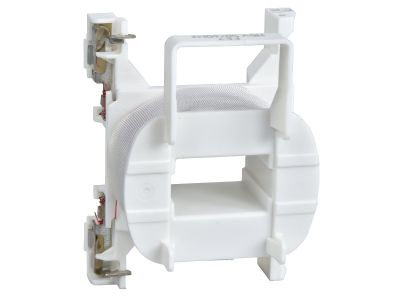

Cewka LXD1V7 (symbol LXD1) to zamiennik cewki do styczników modułowych serii TeSys D, przeznaczona do współpracy z modelami LC1D09…D38 oraz LC1DT20…DT40. Zasilana napięciem 400 V AC przy częstotliwości 50/60 Hz, zapewnia niezawodne załączanie styczników w instalacjach trójfazowych bez konieczności stosowania dodatkowych transformatorów. Indukcyjność obwodu zamkniętego wynosi 60 H, co gwarantuje stabilną charakterystykę elektromagnetyczną. Trwałość mechaniczna sięga 15 milionów cykli, co przekłada się na długą żywotność nawet przy intensywnej eksploatacji.

• Napięcie zasilania 400 V AC 50/60 Hz: umożliwia bezpośrednie sterowanie stycznikami w obwodach trójfazowych, eliminując potrzebę stosowania przekładników napięciowych.
• Kompatybilność ze stycznikami LC1D09…D38 oraz LC1DT20…DT40: uniwersalne dopasowanie do szerokiej gamy aparatów serii TeSys D, upraszcza dobór części zamiennych.
• Trwałość mechaniczna 15 Mcykli: zapewnia długi okres eksploatacji bez konieczności wymiany, obniżając koszty utrzymania instalacji.
• Indukcyjność obwodu zamkniętego 60 H: gwarantuje stabilny prąd cewki i pewne trzymanie styków głównych w stanie załączenia.
• Przeznaczona do styczników z prądem roboczym do 38 A (AC-3): idealna do sterowania silnikami, grzejnikami i innymi odbiornikami o znacznym obciążeniu.

Zgodność z Normami

Cewka LXD1V7 została zaprojektowana zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Produkt spełnia wymagania standardów branżowych dla aparatury łączeniowej i sterowniczej, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach przemysłowych oraz budynkowych.

Zastosowanie

Cewka LXD1V7 stosowana jest jako element wykonawczy w układach sterowania stycznikami serii TeSys D. Znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne załączanie obwodów głównych przy napięciu 400 V AC.

• Sterowanie silnikami elektrycznymi w szafach sterowniczych – bezpośrednie załączanie styczników w rozdzielnicach.
• Automatyka budynkowa – impulsowe lub ciągłe sterowanie oświetleniem, klimatyzacją i ogrzewaniem za pomocą styczników modułowych.
• Zasilanie odbiorników rezystancyjnych (grzejniki, piece) w instalacjach trójfazowych.
• Zastosowanie w układach redundantnych jako cewka zapasowa do szybkiej wymiany w przypadku awarii.

Wskazówki Montażowe

Montaż i demontaż cewki LXD1V7 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie sterowania. Cewkę należy zamontować na styczniku zgodnie z instrukcją producenta – na szynie TH35 (DIN) lub na płycie montażowej. Przekrój przewodów sterowniczych dobrać do prądu cewki (brak danych – zalecamy 1,5 mm² w typowych instalacjach). Moment dokręcania śrub zaciskowych musi być zgodny z dokumentacją techniczną stycznika. Przed pierwszym załączeniem sprawdzić poprawność podłączenia i brak zwarcia.

FAQ

• Jakie napięcie sterowania ma cewka LXD1V7? Cewka przeznaczona jest do napięcia 400 V AC przy częstotliwości 50/60 Hz. Nie wolno podłączać do napięcia stałego ani o innej wartości – grozi to uszkodzeniem izolacji.
• Czy cewka nadaje się do styczników innych serii niż TeSys D? Zgodnie z danymi producenta cewka LXD1V7 jest kompatybilna wyłącznie ze stycznikami LC1D09…D38 oraz LC1DT20…DT40. Stosowanie z innymi modelami może skutkować nieprawidłową pracą.
• Jaka jest przewidywana żywotność cewki? Deklarowana trwałość mechaniczna wynosi 15 milionów cykli. W praktyce żywotność zależy od warunków pracy, temperatury otoczenia i jakości napięcia zasilającego.
