Cewka LXD1 24VAC 50/60 Hz do stycznika LC1D09-38, TeSys D | LXD1B7 Schneider Electric

Opis i Kluczowe Cechy

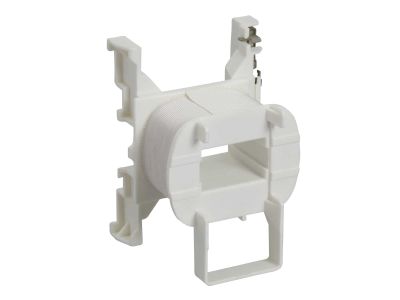

Cewka LXD1B7 to profesjonalny komponent wymienny dedykowany do styczników serii TeSys D marki Schneider Electric. Urządzenie zostało zaprojektowane z myślą o zasilaniu obwodów sterowania napięciem przemiennym 24 V AC o częstotliwości 50/60 Hz. Dzięki precyzyjnemu wykonaniu, cewka charakteryzuje się indukcyjnością obwodu zamkniętego na poziomie 0,22 H, co przekłada się na stabilną pracę elektromagnesu i pewne trzymanie styków głównych stycznika. Kluczowym atutem produktu jest jego wyjątkowa trwałość mechaniczna wynosząca aż 15 milionów cykli, co czyni go idealnym rozwiązaniem do aplikacji wymagających wysokiej częstotliwości łączeń i długotrwałej bezawaryjności.

Zgodność z Normami

Produkt jest w pełni kompatybilny z rygorystycznymi standardami serii TeSys D, co zapewnia bezpieczeństwo użytkowania w instalacjach przemysłowych. Cewka LXD1 została zaprojektowana do współpracy z szeroką gamą urządzeń Schneider Electric, w tym ze stycznikami typu LC1D09 do LC1D38 oraz LC1DT20 do LC1DT40, a także z przekaźnikami pomocniczymi CAD. Zgodność z tymi typoszeregami gwarantuje pełną integrację mechaniczną i elektryczną, zachowując parametry izolacyjne i wytrzymałościowe wymagane przez normy IEC/EN.

Zastosowanie

Cewka LXD1B7 znajduje szerokie zastosowanie w systemach automatyki przemysłowej oraz w układach sterowania silnikami elektrycznymi. Jest niezbędnym elementem w szafach sterowniczych, gdzie wymagane jest bezpieczne napięcie sterownicze 24V AC. Dzięki swojej uniwersalności, komponent ten jest wykorzystywany w:

• Układach rozruchowych silników (bezpośrednich i nawrotnych),
• Systemach sterowania oświetleniem i ogrzewaniem przemysłowym,
• Maszynach OEM wymagających wysokiej niezawodności komponentów łączeniowych,
• Modernizacjach istniejących instalacji opartych na serii TeSys D.

Wskazówki Montażowe

Wymiana cewki w stycznikach TeSys D jest procesem intuicyjnym, jednak wymaga zachowania standardów bezpieczeństwa. Przed przystąpieniem do prac należy upewnić się, że zasilanie obwodu głównego i sterowniczego zostało odłączone. Podczas montażu należy zwrócić uwagę na prawidłowe osadzenie cewki w korpusie stycznika, aby uniknąć drgań i nadmiernego hałasu (buczenia) podczas pracy. Zaciski cewki powinny być dokręcone z odpowiednim momentem obrotowym, co zapobiega przegrzewaniu się styków i zapewnia ciągłość przepływu prądu sterującego. Po montażu zaleca się wykonanie kilku próbnych załączeń bez obciążenia w celu weryfikacji poprawności działania mechanizmu.

FAQ

• Czy cewka LXD1B7 pasuje do styczników innych producentów? Nie, cewka jest dedykowana wyłącznie do serii TeSys D (LC1D, CAD) marki Schneider Electric.
• Jakie jest napięcie sterowania tej cewki? Cewka pracuje przy napięciu 24 V AC (prąd przemienny) o częstotliwości 50/60 Hz.
• Czy można wymienić samą cewkę bez wymiany całego stycznika? Tak, konstrukcja styczników TeSys D pozwala na łatwą wymianę samej cewki w przypadku jej uszkodzenia lub zmiany napięcia sterowania, co znacząco obniża koszty serwisowe.
