Cewka LXD1 110V AC 50/60 Hz do stycznika LC1D09-38, TeSys D | LXD1F7 Schneider Electric

Opis i Kluczowe Cechy

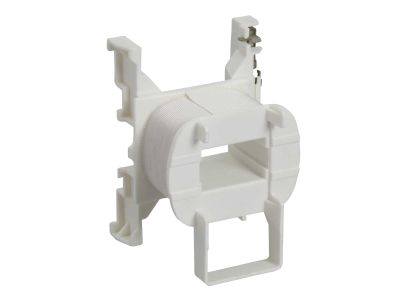

Cewka LXD1F7 to profesjonalny komponent zamienny dedykowany do styczników z serii TeSys D marki Schneider Electric. Urządzenie zostało zaprojektowane do pracy z napięciem sterującym wynoszącym 110 V AC przy częstotliwości 50/60 Hz, co czyni je uniwersalnym rozwiązaniem w systemach automatyki przemysłowej. Kluczowym parametrem technicznym jest indukcyjność obwodu zamkniętego na poziomie 4,6 H, co zapewnia stabilną charakterystykę pracy elektromagnesu. Produkt charakteryzuje się wyjątkową trwałością mechaniczną wynoszącą aż 15 milionów cykli, co przekłada się na długowieczność całego układu łączeniowego i minimalizację kosztów serwisowych w zakładzie produkcyjnym.

Zgodność z Normami

Cewka LXD1 jest w pełni kompatybilna z rygorystycznymi standardami serii TeSys, co gwarantuje bezpieczeństwo użytkowania oraz pełną integrację z osprzętem elektroinstalacyjnym Schneider Electric. Produkt spełnia wymagania dla komponentów stosowanych w stycznikach serii LC1D09 do D38 oraz LC1DT20 do DT40, a także w przekaźnikach pomocniczych typu CAD. Dzięki precyzyjnemu wykonaniu, cewka zachowuje parametry izolacyjne i termiczne wymagane w profesjonalnych rozdzielnicach elektrycznych.

Zastosowanie

Głównym przeznaczeniem cewki LXD1F7 jest sterowanie pracą styczników w układach napędowych i zasilających. Jest ona kompatybilna z następującymi urządzeniami:

• Styczniki trójpolowe i czteropolowe z serii LC1D o prądach znamionowych od 9 A do 38 A (AC-3).
• Styczniki serii LC1DT o prądach od 20 A do 40 A (AC-1).
• Przekaźniki sterujące z gamy CAD.

Wskazówki Montażowe

Wymiana cewki w styczniku TeSys D powinna być przeprowadzona przy całkowicie odłączonym napięciu zasilania. Dzięki modułowej konstrukcji serii TeSys, dostęp do gniazda cewki jest ułatwiony, co pozwala na szybką konserwację bez konieczności demontażu całego stycznika z szyny DIN. Podczas montażu należy zwrócić szczególną uwagę na prawidłowe ułożenie rdzenia magnetycznego oraz dokręcenie zacisków sterujących z odpowiednim momentem, aby uniknąć drgań i nadmiernego hałasu (buczenia) podczas pracy elektromagnesu. Po instalacji zaleca się wykonanie kilku cykli próbnych w celu weryfikacji poprawności przyciągania zwory.

FAQ

• Czy cewka LXD1F7 pasuje do starszych modeli styczników? Cewka jest dedykowana do nowoczesnej linii TeSys D (LC1D). Przed montażem należy sprawdzić zgodność mechaniczną z posiadanym modelem urządzenia.
• Jakie jest napięcie sterujące tej cewki? Cewka pracuje pod napięciem 110 V prądu przemiennego (AC) o częstotliwości 50 lub 60 Hz.
• Jaka jest trwałość tego komponentu? Producent deklaruje trwałość mechaniczną na poziomie 15 000 000 cykli łączeniowych, co czyni ją jednym z najbardziej wytrzymałych rozwiązań na rynku.
