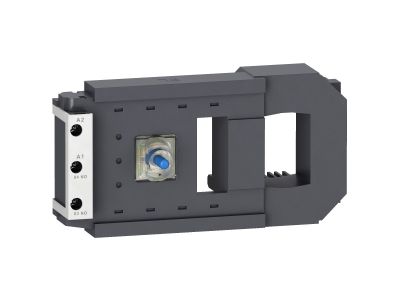

Cewka LX9F TeSys F 220-230VAC 40/400Hz niskie zużycie | LX9FG220 Schneider Electric

Opis i Kluczowe Cechy

Cewka LX9FG220 z rodziny TeSys F przeznaczona jest do styczników LC1F185 oraz LC1F225. Zaprojektowana dla napięcia 220–230 V AC przy częstotliwości 40/400 Hz, cechuje się niskim zużyciem energii w stanie podtrzymania. Rezystancja cewki wynosi 1680 Ω podczas trzymania oraz 42,1 Ω w momencie rozruchu (w 20 °C), co przekłada się na niezawodne zadziałanie i ograniczone straty cieplne. Indukcyjność obwodu zamkniętego sięga 5,84 H, a czasy przełączania to 35 ms przy zamykaniu i 130 ms przy otwieraniu.

• Napięcie zasilania 220–230 V AC 40/400 Hz: zapewnia kompatybilność z instalacjami przemysłowymi i energetycznymi w szerokim zakresie częstotliwości.
• Niskie zużycie energii: zoptymalizowana konstrukcja cewki redukuje pobór mocy w stanie podtrzymania, co obniża koszty eksploatacji i wydłuża żywotność.
• Rezystancja trzymania 1680 Ω (20 °C): stabilna praca bez przegrzania przy długotrwałym załączeniu stycznika.
• Czas zamykania 35 ms / otwierania 130 ms: szybkie i powtarzalne przełączanie, idealne do sterowania silnikami i odbiornikami wymagającymi precyzyjnego taktowania.
• Indukcyjność obwodu zamkniętego 5,84 H: zapewnia odpowiednią energię do utrzymania styków stycznika w stanie załączenia bez zbędnych wahań.

Zgodność z Normami

Cewka LX9FG220 została wyprodukowana zgodnie z wymaganiami norm europejskich oraz posiada certyfikat CE. Produkt przechodzi rygorystyczne testy fabryczne, co gwarantuje bezpieczeństwo i niezawodność w aplikacjach przemysłowych. Brak szczegółowych numerów norm w dostarczonej dokumentacji – produkt spełnia obowiązujące standardy dla aparatury łączeniowej niskiego napięcia.

Zastosowanie

Cewka LX9FG220 znajduje zastosowanie w układach sterowania i automatyki z wykorzystaniem styczników TeSys F serii LC1F185 oraz LC1F225. Dzięki swoim parametrom nadaje się do:

• Sterowania silnikami elektrycznymi w maszynach przemysłowych (np. sprężarki, pompy, wentylatory).
• Załączania i wyłączania obwodów grzejnych, oświetleniowych oraz innych odbiorników o charakterze rezystancyjnym bądź indukcyjnym.
• Współpracy z przekaźnikami czasowymi, czujnikami i sterownikami PLC w układach automatyki.
• Zastosowań w systemach HVAC, transportu bliskiego oraz rozdzielnic energoelektronicznych.

Wskazówki Montażowe

Montaż cewki LX9FG220 powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że nie ma ono możliwości przypadkowego załączenia. Cewka montowana jest bezpośrednio na styczniku (LC1F185 lub LC1F225) zgodnie z instrukcją producenta. Przekrój przewodów dobierz do prądu pobieranego przez cewkę, a moment dokręcania zacisków dostosuj do wartości podanych w dokumentacji technicznej. Po zamontowaniu sprawdź poprawność działania w obwodzie pomocniczym przed uruchomieniem głównego zasilania.

FAQ

• Czy cewka LX9FG220 jest wyposażona w podświetlenie? Nie, w dostarczonej specyfikacji nie przewidziano wbudowanego podświetlenia. Cewka jest elementem wykonawczym przeznaczonym do zamontowania na styczniku.
• Jaki jest czas otwierania i zamykania cewki? Zgodnie z danymi technicznymi czas zamykania wynosi 35 ms, a czas otwierania 130 ms.
• Czy cewkę można stosować przy napięciu stałym? Nie – produkt przeznaczony jest wyłącznie dla napięcia przemiennego 220–230 V AC o częstotliwości 40/400 Hz. Użycie napięcia stałego może spowodować uszkodzenie.
