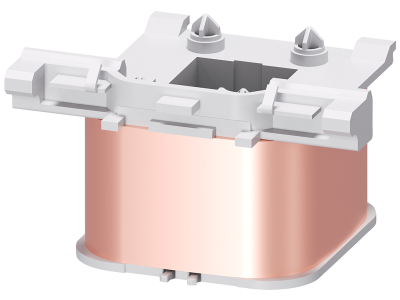

Cewka magnetyczna do stycznika S2, AC 230V 50Hz | 3RT2934-5AP01 Siemens

Alternatywny kod produktu: 3RT29345AP01

Opis i Kluczowe Cechy

Cewka magnetyczna 3RT2934-5AP01 firmy Siemens to dedykowany komponent do styczników serii S2 (oznaczenie 3RT2.3.-.A) w modułowym systemie SIRIUS. Zasilana napięciem przemiennym 230 V o częstotliwości 50 Hz, zapewnia niezawodne wzbudzanie styczników, umożliwiając precyzyjne sterowanie odbiornikami w instalacjach przemysłowych i budynkowych. Produkt łączy sprawdzoną technologię z łatwością serwisowania.

• Napięcie zasilania 230 V AC 50 Hz: Standardowe napięcie sieciowe – nie wymaga dodatkowych transformatorów, co upraszcza instalację i obniża koszty.
• Dedykowana do styczników S2 (seria 3RT2.3.-.A): Idealne dopasowanie mechaniczne i elektryczne gwarantuje długą żywotność oraz pewność łączeń.
• Element modułowego systemu SIRIUS: Spójność z całą platformą Siemens ułatwia projektowanie, rozbudowę i dostępność akcesoriów.
• Brak podświetlenia LED: Stan załączenia cewki należy monitorować poprzez obwód pomocniczy stycznika – sygnalizacja optyczna nie jest zintegrowana.
• Przeznaczona do pracy przy 50 Hz: Optycznie dostosowana do europejskich standardów częstotliwości sieci elektroenergetycznej.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i kompatybilności elektromagnetycznej oraz posiada certyfikat CE. Jako część systemu SIRIUS jest zgodny z dyrektywami niskonapięciowymi i EMC, co potwierdza jego przydatność w profesjonalnych instalacjach sterowniczych.

Zastosowanie

Cewka magnetyczna 3RT2934-5AP01 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne załączanie styczników w obwodach sterowniczych i wykonawczych.

• Sterowanie stycznikami w szafach sterowniczych do załączania silników, oświetlenia, grzałek i innych odbiorników.
• Automatyka budynkowa – obsługa wentylacji, pomp, oświetlenia awaryjnego.
• Wymiana uszkodzonych cewek w istniejących rozdzielnicach przemysłowych (system SIRIUS).
• Systemy zdalnego sterowania – cewka stanowi element wykonawczy dla sygnałów z PLC lub sterowników.

Wskazówki Montażowe

Montaż cewki oraz wszelkie prace przy styczniku mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Cewkę należy zamocować na styczniku zgodnie z dokumentacją techniczną producenta. Nie przekraczać dopuszczalnych momentów dokręcania oraz stosować przewody o odpowiednim przekroju (zgodnie z prądem znamionowym cewki, jeśli podano w instrukcji). Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i izolację.

FAQ

• Jakie jest napięcie znamionowe cewki? Napięcie znamionowe wynosi 230 V AC, częstotliwość 50 Hz. Cewka nie jest przystosowana do pracy przy innych napięciach lub częstotliwościach.
• Czy cewka posiada podświetlenie LED? Nie. Cewka magnetyczna nie ma wbudowanego podświetlenia. Sygnalizację pracy stycznika należy zapewnić za pomocą zewnętrznych lampek kontrolnych podłączonych do obwodu pomocniczego.
• Do jakich styczników pasuje ta cewka? Cewka przeznaczona jest wyłącznie do styczników serii S2 oznaczonych symbolem 3RT2.3.-.A w systemie SIRIUS. Nie może być stosowana z innymi typami styczników bez odpowiednich adapterów (niedostarczonych).
