Cewka do stycznika 9-38A 42VAC, TeSys D | LXD1D7 Schneider Electric

Opis i Kluczowe Cechy

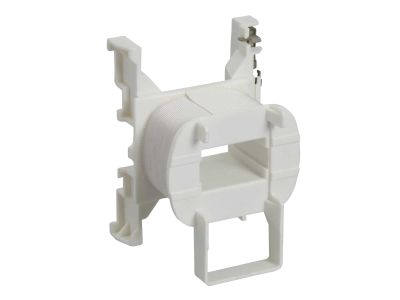

Cewka zamienna LXD1D7 przeznaczona do styczników serii TeSys Deca (modele 3- i 4-biegunowe LC1D09 do D38 oraz LC1DT20, DT40). Zasilana napięciem 42 V AC 50/60 Hz, zapewnia niezawodne wzbudzenie stycznika w szerokim zakresie napięć zasilania (0,8–1,1 Uc przy 50 Hz i 0,85–1,1 Uc przy 60 Hz). Dzięki konstrukcji przystosowanej do pracy w środowisku o temperaturze do 60°C sprawdza się w wymagających aplikacjach przemysłowych.

• Napięcie znamionowe 42 V AC 50/60 Hz: dopasowane do obwodów sterowania niskim napięciem przemiennym, powszechnie stosowanych w instalacjach maszyn i rozdzielnic.
• Szeroki zakres napięć roboczych (0,8–1,1 Uc przy 50 Hz, 0,85–1,1 Uc przy 60 Hz): gwarantuje pewne zadziałanie nawet przy wahaniach napięcia sieciowego, bez ryzyka braku wzbudzenia cewki.
• Temperatura otoczenia do 60°C: umożliwia montaż w szafach sterowniczych o podwyższonej temperaturze, bez pogorszenia parametrów izolacji i trwałości cewki.
• Kompatybilna ze stycznikami TeSys Deca: pasuje do modeli LC1D09–D38 (3-biegunowe) oraz LC1DT20–DT40 (4-biegunowe), ułatwiając wymianę i serwis istniejących układów.
• Zgodność z programem Green Premium (RoHS/REACH): produkt spełnia rygorystyczne wymogi środowiskowe, co wspiera realizację celów zrównoważonego rozwoju w zakładzie.

Zgodność z Normami

Cewka LXD1D7 jest objęta programem Green Premium, co oznacza zgodność z dyrektywami RoHS i REACH oraz przejrzystość informacji o substancjach chemicznych i wytycznych dotyczących zakończenia eksploatacji. Produkt zaprojektowano zgodnie z wymaganiami norm europejskich dla aparatury łączeniowej, co potwierdza znak CE. (Szczegółowe numery norm – patrz dokumentacja producenta).

Zastosowanie

Cewka LXD1D7 stanowi zamiennik do styczników TeSys Deca w układach sterowania maszyn, linii produkcyjnych i instalacji automatyki budynkowej. Przeznaczona do pracy w obwodach napięcia 42 V AC.

• Zasilanie styczników 3-biegunowych LC1D09…D38 w rozdzielnicach przemysłowych.
• Sterowanie stycznikami 4-biegunowymi LC1DT20…DT40 w aplikacjach wymagających rozłączania wszystkich biegunów.
• Wymiana uszkodzonej cewki w istniejących układach stycznikowych bez konieczności wymiany całego stycznika.
• Zastosowanie w szafach sterowniczych o temperaturze do 60°C, np. w pobliżu silników lub pieców.

Wskazówki Montażowe

Montaż i wymianę cewki może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od stycznika. Należy zdemontować starą cewkę zgodnie z instrukcją producenta, zwracając uwagę na prawidłowe osadzenie nowej cewki na rdzeniu stycznika. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego cewki (według dokumentacji). Moment dokręcania śrub zaciskowych – zgodnie z danymi producenta stycznika. Po montażu sprawdzić działanie stycznika przy znamionowym napięciu sterowania.

FAQ

• Które styczniki są kompatybilne z cewką LXD1D7? Cewka jest przeznaczona do styczników 3-biegunowych TeSys Deca LC1D09, D12, D18, D25, D32, D38 oraz 4-biegunowych LC1DT20, DT25, DT32, DT40.
• Jaki jest zakres dopuszczalnego napięcia zasilania? Przy 50 Hz cewka pracuje w zakresie 0,8–1,1 Uc (33,6–46,2 V AC), a przy 60 Hz w zakresie 0,85–1,1 Uc (35,7–46,2 V AC).
• Czy cewka jest kompatybilna ze starszymi seriami styczników TeSys? Cewka LXD1D7 jest dedykowana wyłącznie do serii TeSys Deca (modele z oznaczeniem LC1D… i LC1DT…). Nie gwarantuje się poprawnej współpracy z innymi seriami, takimi jak TeSys D bez oznaczenia Deca.
