Cewka do stycznika 9-38A 380VAC, TeSys D | LXD1Q7 Schneider Electric

Opis i Kluczowe Cechy

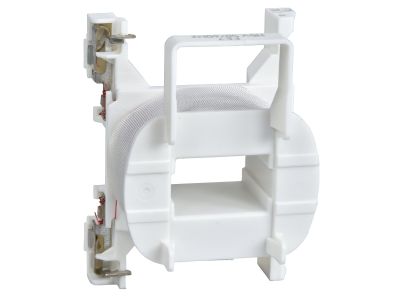

Cewka elektromagnesu LXD1Q7 to dedykowane rozwiązanie do styczników serii TeSys D o zakresie prądowym 9–38 A. Napięcie sterujące 380 V AC umożliwia bezpieczne załączanie i wyłączanie obwodów w typowych instalacjach przemysłowych. Szerokość modułu – zgodna z konstrukcją styczników TeSys D – gwarantuje łatwy montaż i wymianę bez konieczności przeróbek.

• Napięcie sterujące 380 V AC: idealne do aplikacji zasilanych z sieci 400/230 V – zapewnia pewną i stabilną pracę cewki w standardowych warunkach przemysłowych.
• Kompatybilność ze stycznikami 9–38 A: jedna cewka pasuje do szerokiego zakresu styczników TeSys D – upraszcza logistykę i zmniejsza liczbę potrzebnych wariantów magazynowych.
• Symbol LXD1Q7: oryginalny element serii TeSys D, gwarantujący pełną zgodność mechaniczną i elektryczną z dedykowanymi stycznikami.
• Łatwa wymiana: cewka montowana bezpośrednio na styczniku, szybki demontaż bez użycia specjalistycznych narzędzi – skraca czas przestoju w serwisie.
• Wykonanie zgodne z wymaganiami branżowymi: certyfikat CE potwierdza spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności elektromagnetycznej.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi europejskimi normami bezpieczeństwa oraz posiada oznaczenie CE. Zastosowane materiały i konstrukcja odpowiadają standardom DIN stosowanym w aparaturze modułowej i przemysłowej.

Zastosowanie

Cewka LXD1Q7 została zaprojektowana do montażu w stycznikach serii TeSys D o prądzie głównym 9–38 A. Sprawdza się w układach sterowania silnikami, ogrzewaniem, oświetleniem oraz innymi odbiornikami wymagającymi zdalnego łączenia obwodów.

• Sterowanie pracą silników elektrycznych w maszynach i urządzeniach przemysłowych.
• Załączanie i wyłączanie obwodów grzewczych, wentylacyjnych i klimatyzacyjnych.
• Impulsy sterujące do przekaźników pomocniczych lub PLC w szafach sterowniczych.
• Budowa rozdzielnic i pulpitu operatorskiego w instalacjach automatyki budynkowej.

Wskazówki Montażowe

Montaż cewki może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po uprzednim odłączeniu napięcia w całym obwodzie. Należy upewnić się, że polaryzacja (jeśli występuje) oraz napięcie sterujące są zgodne z oznaczeniami na cewce. Po włożeniu cewki na rdzeń stycznika należy dokręcić śruby mocujące zgodnie z momentem podanym w dokumentacji producenta stycznika. Przekrój przewodów sterowniczych dobrać do prądu cewki (nie podano w karcie – zaleca się minimalnie 0,5 mm²). Przed pierwszym uruchomieniem sprawdzić poprawność połączeń oraz brak uszkodzeń mechanicznych.

FAQ

• Do jakich styczników pasuje cewka LXD1Q7? Cewka przeznaczona jest do styczników serii TeSys D o zakresie prądowym 9–38 A (np. LC1D09…LC1D38). Zawsze należy zweryfikować zgodność z konkretnym modelem.
• Jakie napięcie zasilania cewki jest wymagane? Napięcie sterujące wynosi 380 V AC. Przed podłączeniem sprawdź, czy napięcie w instalacji odpowiada wartości nominalnej.
• Czy cewka posiada wbudowany wskaźnik LED? W dostępnych danych producenta nie podano informacji o wskaźniku. W razie potrzeby sygnalizacji stanu zaleca się zastosowanie zewnętrznych modułów.
