Cewka do stycznika 9-38A 230VAC, TeSys D | LXD1P7 Schneider Electric

Opis i Kluczowe Cechy

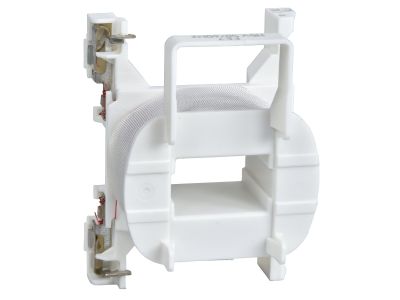

Cewka zamienna LXD1P7 z serii TeSys Deca to kluczowy element eksploatacyjny, zaprojektowany przez renomowanego producenta Schneider Electric. Przeznaczona jest do zasilania obwodów sterowania w stycznikach o prądzie znamionowym od 9A do 38A. Urządzenie pracuje przy napięciu znamionowym 230 V AC o częstotliwości 50/60 Hz, co czyni je standardowym rozwiązaniem w większości europejskich instalacji przemysłowych i rozdzielnic automatyki. Cewka charakteryzuje się wysoką tolerancją napięciową: od 0,8 do 1,1 Uc przy 50 Hz oraz od 0,85 do 1,1 Uc przy 60 Hz, co gwarantuje pewne przyciąganie zwory nawet przy wahaniach parametrów sieci zasilającej.

• Kompatybilność: Dedykowana do styczników 3- i 4-biegunowych z serii LC1 D09 do D38 oraz LC1 DT20 do DT40.
• Napięcie sterujące: Standardowe 230 V AC, idealne do układów sterowania bezpośredniego.
• Trwałość: Konstrukcja zoptymalizowana pod kątem pracy w trudnych warunkach przemysłowych, przy temperaturze otoczenia do 60°C.
• Ekologia: Produkt posiada status Green Premium, co potwierdza minimalny wpływ na środowisko naturalne.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowe, co jest kluczowe dla bezpieczeństwa i niezawodności systemów elektroenergetycznych. Cewka LXD1P7 jest w pełni zgodna z dyrektywą RoHS, ograniczającą stosowanie niebezpiecznych substancji w sprzęcie elektrycznym, oraz rozporządzeniem REACH dotyczącym rejestracji i oceny chemikaliów. Dzięki certyfikacji Green Premium, użytkownik otrzymuje pełną przejrzystość w kwestii profilu środowiskowego produktu (PEP) oraz instrukcji dotyczących utylizacji po zakończeniu cyklu życia (EoLI).

Zastosowanie

Cewka LXD1P7 znajduje szerokie zastosowanie w modernizacji i serwisowaniu istniejących układów napędowych oraz systemów sterowania oświetleniem i ogrzewaniem. Jest niezbędnym elementem zamiennym w przypadku awarii oryginalnego uzwojenia lub przy konieczności zmiany napięcia sterującego w istniejącym styczniku TeSys D. Dzięki szerokiemu zakresowi obsługiwanych prądów (9-38A), stanowi uniwersalne rozwiązanie dla utrzymania ruchu w zakładach produkcyjnych, budynkach komercyjnych oraz infrastrukturze krytycznej.

Wskazówki Montażowe

Wymiana cewki w stycznikach TeSys Deca jest procesem intuicyjnym, jednak wymaga zachowania standardów bezpieczeństwa. Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie obwodu głównego i sterowniczego. Po otwarciu obudowy stycznika i wyjęciu starej cewki, należy upewnić się, że gniazdo montażowe jest wolne od zanieczyszczeń. Podczas instalacji nowej cewki LXD1P7 należy zwrócić uwagę na prawidłowe ułożenie zacisków przyłączeniowych, aby zapewnić optymalny moment dokręcania śrub, co zapobiega przegrzewaniu się styków i gwarantuje długowieczność połączenia elektrycznego.

FAQ

• Czy cewka LXD1P7 pasuje do starszych modeli TeSys D? Tak, cewka jest w pełni kompatybilna z serią TeSys Deca oraz wcześniejszymi wersjami styczników LC1D w zakresie prądowym 9-38A.
• Jakie jest dopuszczalne napięcie pracy? Cewka pracuje stabilnie w zakresie 0,8-1,1 napięcia znamionowego przy częstotliwości 50 Hz, co pozwala na bezpieczną eksploatację przy spadkach napięcia w sieci.
• Czy produkt jest przyjazny dla środowiska? Tak, jako produkt Green Premium, spełnia najwyższe standardy ekologiczne i posiada pełną dokumentację dotyczącą wpływu na środowisko.
