Cewka do stycznika 220-230VDC, TeSys F | LX4FG220 Schneider Electric

Opis i Kluczowe Cechy

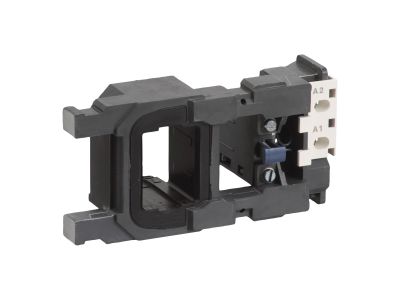

Cewka LX4FG220 to zamienna cewka elektromagnesu przeznaczona do styczników serii TeSys F. Przystosowana do napięcia sterowania 220-230 VDC, zapewnia niezawodne załączanie stycznika w obwodach prądu stałego. Kompaktowa konstrukcja ułatwia wymianę w istniejących układach sterowania bez konieczności modyfikacji okablowania.

• Napięcie cewki 220-230 VDC: Umożliwia sterowanie stycznika w systemach prądu stałego, typowych dla automatyki przemysłowej, zasilaczy buforowych i instalacji fotowoltaicznych.
• Kompatybilność z serią TeSys F: Gwarantuje bezproblemową wymianę i dopasowanie do styczników tej uznanej serii, bez konieczności zmian w obwodzie.
• Solidna konstrukcja elektromagnesu: Zapewnia niezawodne wzbudzanie i zwalnianie stycznika przy znamionowym napięciu, co przekłada się na stabilną pracę całego układu.
• Łatwy montaż: Standardowy system mocowania umożliwia szybki demontaż starej i instalację nowej cewki na styczniku.
• Certyfikacja CE: Produkt spełnia wymagania dyrektyw unijnych dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Jako element systemu styczników TeSys F spełnia wymagania bezpieczeństwa i kompatybilności elektromagnetycznej dla urządzeń sterujących w instalacjach niskiego napięcia.

Zastosowanie

Cewka LX4FG220 znajduje zastosowanie wszędzie tam, gdzie wymagane jest sterowanie stycznikami prądu stałego w automatyce przemysłowej i instalacjach budynkowych.

• Sterowanie stycznikami w szafach sterowniczych maszyn i urządzeń przemysłowych.
• Zasilanie cewek styczników w systemach zasilania awaryjnego (UPS) i instalacjach fotowoltaicznych.
• Wymiana uszkodzonych cewek w istniejących stycznikach serii TeSys F.
• Budowa układów przełączania obwodów DC w automatyce budynkowej i rozdzielnicach.

Wskazówki Montażowe

Montaż cewki powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie od stycznika i całego obwodu sterowania. Cewkę montuje się bezpośrednio na styczniku, zgodnie z instrukcją producenta. Należy dokręcić śruby mocujące zalecanym momentem obrotowym (szczegóły w dokumentacji stycznika). Przekrój przewodów sterowniczych dobrać odpowiednio do prądu cewki – wartość prądu cewki należy sprawdzić w dokumentacji stycznika lub na tabliczce znamionowej. Po zakończeniu montażu sprawdzić poprawność działania.

FAQ

• Czy cewka LX4FG220 ma podświetlenie LED? Nie, cewka nie posiada wbudowanego podświetlenia. Jest to standardowa cewka elektromagnesu bez wskaźnika załączenia. Sygnalizację stanu można zapewnić poprzez zewnętrzne diody lub przekaźniki pomocnicze.
• Jaki stopień ochrony ma cewka? Producent nie podaje konkretnego stopnia ochrony dla samej cewki. W typowych zastosowaniach wewnątrz rozdzielnicy cewka jest chroniona obudową stycznika, a cały stycznik posiada stopień ochrony określony w jego karcie katalogowej (np. IP20). Podczas montażu należy zapewnić odpowiednią ochronę przed dotykiem części czynnych.
• Czy cewka jest przystosowana do pracy ciągłej? Cewka jest zaprojektowana do pracy ciągłej przy napięciu znamionowym 220-230 VDC. W przypadku częstego załączania należy uwzględnić odprowadzanie ciepła – zaleca się konsultację z dokumentacją stycznika.
