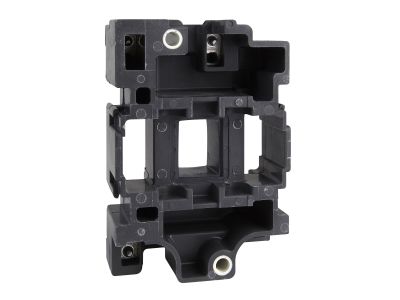

Cewka 110VAC do stycznika LC1D40..95 | LX1D6F7 Schneider Electric

Opis i Kluczowe Cechy

Cewka napięciowa LX1D6F7 o napięciu znamionowym 110V AC została zaprojektowana do współpracy ze stycznikami z serii LC1D40..95. Dzięki dedykowanej konstrukcji gwarantuje stabilne i powtarzalne załączanie styków głównych, co przekłada się na niezawodną pracę instalacji. Cewka montowana jest bezpośrednio na styczniku, co ułatwia wymianę i serwis.

• Napięcie znamionowe 110V AC: kompatybilność z typowymi obwodami sterowania niskiego napięcia w instalacjach przemysłowych i budynkowych.
• Dedykowana do styczników LC1D40..95: zapewnia optymalne dopasowanie elektryczne i mechaniczne, eliminując ryzyko nieprawidłowej pracy.
• Konstrukcja cewki: wykonana z materiałów odpornych na starzenie termiczne i elektryczne, co wydłuża żywotność układu.
• Łatwy montaż: szybkie mocowanie na rdzeniu stycznika bez potrzeby dodatkowej obróbki.
• Brak podświetlenia: standardowa cewka bez wskaźnika LED – zalecana do zastosowań, gdzie sygnalizacja jest realizowana zewnętrznie.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz standardami DIN w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada oznaczenie CE. Montaż i eksploatacja wymagają przestrzegania przepisów dotyczących urządzeń elektrycznych niskiego napięcia.

Zastosowanie

Cewka LX1D6F7 znajduje zastosowanie wszędzie tam, gdzie wymagane jest zdalne załączanie styczników w układach sterowania silnikami, ogrzewaniem, oświetleniem oraz w automatyce budynkowej.

• Sterowanie stycznikami odpowiedzialnymi za rozruch i zatrzymanie silników elektrycznych w maszynach i instalacjach przemysłowych.
• Zdalne włączanie i wyłączanie odbiorników w rozdzielnicach sterowniczych (np. w szafach sterowniczych PLC).
• Realizacja sekwencji czasowych i logicznych w systemach automatyki budynkowej (HVAC, oświetlenie awaryjne, bramy).
• Praca w układach redundantnych i bezpieczeństwa, gdzie wymagana jest wysoka niezawodność załączania.

Wskazówki Montażowe

Montaż i wymiana cewki mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP do pracy przy urządzeniach elektrycznych. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie od stycznika i odczekać do całkowitego zaniku napięcia szczątkowego. Cewkę montować zgodnie z oznaczeniami na styczniku – sprawdzić kierunek wsunięcia i docisk. Nie przekraczać momentu dokręcania śrub mocujących – stosować zalecany moment (ok. 0,6–0,8 Nm). Przekrój przewodów sterowniczych należy dobrać do prądu cewki oraz długości linii, aby uniknąć spadków napięcia.

FAQ

• Czy cewka LX1D6F7 jest wyposażona w podświetlenie LED? Nie, jest to standardowa cewka napięciowa bez wbudowanej sygnalizacji. Wymagają Państwo sygnalizacji stanu załączenia – prosimy rozważyć zastosowanie zewnętrznej lampki kontrolnej lub modułu sygnalizacyjnego.
• Jaki stopień ochrony ma ta cewka? Cewka montowana jest wewnątrz stycznika, który zazwyczaj znajduje się w rozdzielnicy. Ostateczny stopień ochrony układu zależy od obudowy rozdzielnicy (np. IP54, IP65). Sama cewka nie posiada samodzielnego stopnia ochrony.
• Czy mogę zastosować tę cewkę do stycznika LC1D18 lub LC1D25? Nie. Cewka LX1D6F7 przeznaczona jest wyłącznie do styczników z serii LC1D40, LC1D50, LC1D65, LC1D80, LC1D95. Stosowanie w mniejszych stycznikach może prowadzić do nieprawidłowej pracy lub uszkodzenia.
