Ceownik wzmocniony CWT70H50/3NMC gr. Blachy 3mm | 867830 Baks

Opis i Kluczowe Cechy

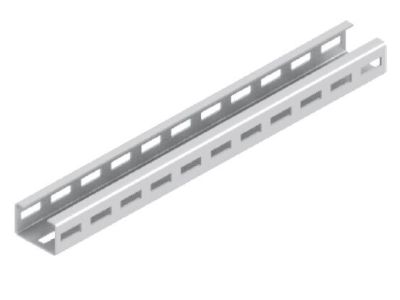

Ceownik wzmocniony CWT70H50/3NMC to profesjonalny element konstrukcyjny marki BAKS, zaprojektowany z myślą o budowie najbardziej wymagających tras kablowych oraz konstrukcji wsporczych w sektorze przemysłowym. Kluczowym wyróżnikiem tego modelu jest zastosowanie blachy o grubości znamionowej 3,0 mm, co przekłada się na wyjątkową sztywność i odporność na odkształcenia pod wpływem dużych obciążeń mechanicznych. Szerokość profilu wynosząca 70 mm oraz wysokość 50 mm pozwalają na stabilne mocowanie szerokiej gamy osprzętu elektroinstalacyjnego.

• Wzmocniona konstrukcja: Grubość materiału 3 mm gwarantuje bezpieczeństwo instalacji nawet przy dużych rozpiętościach podpór.
• Materiał: Stal cynkowana metodą Sendzimira (norma PN-EN 10346:2015-09) zapewnia wysoką odporność na korozję w warunkach wewnętrznych.
• Perforacja: Precyzyjnie rozmieszczone otwory montażowe ułatwiają szybką instalację i precyzyjne pozycjonowanie elementów bez konieczności dodatkowego wiercenia.
• Uniwersalność: Kompatybilność z systemami drabin i koryt kablowych BAKS pozwala na tworzenie spójnych i certyfikowanych systemów tras.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości, co jest kluczowe w projektach budowlanych i przemysłowych. Ceownik spełnia wymagania normy PN-EN 61537:2007, która określa parametry systemów prowadzenia przewodów. Proces cynkowania jest zgodny z normą PN-EN 10346, co zapewnia deklarowaną trwałość powłoki antykorozyjnej. Każdy element posiada deklarację właściwości użytkowych, co ułatwia proces odbioru technicznego instalacji.

Zastosowanie

Ceownik CWT70H50/3NMC znajduje szerokie zastosowanie w zaawansowanych instalacjach elektroenergetycznych i teletechnicznych. Jest idealnym rozwiązaniem do:

• Budowy ciężkich wysięgników i wsporników pod drabiny kablowe o dużych przekrojach.
• Tworzenia konstrukcji wolnostojących pod szafy sterownicze i rozdzielnice.
• Montażu tras kablowych w halach produkcyjnych, magazynach oraz obiektach użyteczności publicznej.
• Zastosowań w przemyśle maszynowym jako element ramy nośnej dla przewodów zasilających i sterowniczych.

Wskazówki Montażowe

Podczas montażu ceownika wzmocnionego należy zwrócić szczególną uwagę na dobór odpowiednich elementów złącznych. Zaleca się stosowanie śrub o klasie wytrzymałości minimum 8.8, aby w pełni wykorzystać potencjał nośny blachy o grubości 3 mm. Przy cięciu elementu na wymiar, miejsca cięcia należy zabezpieczyć cynkiem w sprayu, aby zapobiec powstawaniu ognisk korozji krawędziowej. W przypadku montażu do podłoża betonowego, należy stosować kotwy stalowe o nośności dopasowanej do planowanego obciążenia całkowitego trasy. Moment dokręcania śrub powinien być zgodny z wytycznymi dla danej średnicy gwintu, aby uniknąć zerwania połączenia przy zachowaniu maksymalnej stabilności.

FAQ

1. Czy ceownik CWT70H50/3NMC można stosować na zewnątrz budynków?
Standardowe wykończenie metodą Sendzimira jest dedykowane do środowisk o niskiej korozyjności (wnętrza). Do zastosowań zewnętrznych zalecamy wersje cynkowane ogniowo (HDG) lub wykonane ze stali nierdzewnej.

2. Jaka jest główna zaleta blachy 3 mm w porównaniu do standardowej 2 mm?
Zastosowanie blachy 3 mm znacząco zwiększa moment bezwładności profilu, co pozwala na przenoszenie o ok. 50% większych obciążeń punktowych i liniowych bez ryzyka trwałego wygięcia ceownika.

3. Czy produkt posiada atest przeciwpożarowy?
Tak, elementy systemu BAKS są testowane pod kątem podtrzymania funkcji elektrycznych E30-E90, jednak pełna certyfikacja zależy od konfiguracji całego systemu mocowania.
