Ceownik wzmocniony CWD40H40/2, gr.blachy 1,2 mm (2m) | 611020 Baks

Opis i Kluczowe Cechy

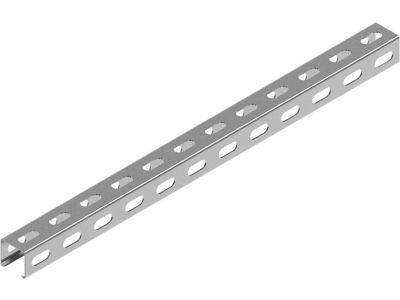

Ceownik wzmocniony CWD40H40/2 marki BAKS to profesjonalny element konstrukcyjny zaprojektowany z myślą o budowie zaawansowanych systemów tras kablowych. Produkt charakteryzuje się wysokością profilu 40 mm oraz szerokością 40 mm, co w połączeniu z grubością blachy wynoszącą 1,2 mm, zapewnia optymalny stosunek masy własnej do wytrzymałości mechanicznej. Wykorzystanie stali cynkowanej metodą Sendzimira gwarantuje podwyższoną odporność na korozję, co jest kluczowe w instalacjach przemysłowych i komercyjnych.

• Wzmocniona konstrukcja: Specjalny profil typu C zapewnia wysoką sztywność wzdłużną i poprzeczną.
• Precyzyjne wymiary: Długość 2000 mm pozwala na swobodne docinanie i dopasowanie do specyfiki obiektu.
• Uniwersalność: Perforacja ułatwia montaż bez konieczności dodatkowego wiercenia, co znacząco przyspiesza prace instalacyjne.
• Trwałość: Wykonanie z blachy o grubości 1,2 mm pozwala na przenoszenie znacznych obciążeń statycznych.

Zgodność z Normami

Produkt został wykonany zgodnie z najwyższymi standardami obowiązującymi w branży elektroinstalacyjnej. Ceownik spełnia wymagania normy PN-EN 61537, która określa parametry prowadzenia tras kablowych. Dzięki zastosowaniu stali cynkowanej metodą Sendzimira (PN-EN 10346), element wykazuje doskonałe właściwości ochronne w środowiskach o klasie korozyjności C1 i C2, zapewniając długowieczność całej instalacji elektrycznej.

Zastosowanie

Ceownik CWD40H40/2 znajduje szerokie zastosowanie w nowoczesnym budownictwie kubaturowym oraz przemysłowym. Jest niezastąpiony jako:

• Element nośny: Idealny do podwieszania opraw oświetleniowych, w tym ciężkich lamp przemysłowych i liniowych systemów LED.
• Konstrukcja wsporcza: Służy jako baza do mocowania drabinek kablowych oraz korytek, zapewniając im stabilne oparcie.
• Wspornik wysięgników: Może być wykorzystywany jako pionowy lub poziomy element, do którego montowane są wysięgniki ścienne i sufitowe.
• Budowa ram: Pozwala na tworzenie niestandardowych konstrukcji pod aparaturę kontrolno-pomiarową.

Wskazówki Montażowe

Podczas montażu ceownika wzmocnionego BAKS należy zwrócić uwagę na kilka kluczowych aspektów technicznych:

• Dobór elementów złącznych: Do łączenia ceowników z innymi elementami systemu zaleca się stosowanie śrub z łbem grzybkowym (np. M8 lub M10) oraz nakrętek ząbkowanych, które zapobiegają poluzowaniu pod wpływem drgań.
• Cięcie materiału: W przypadku skracania odcinka 2-metrowego, miejsca cięcia należy zabezpieczyć cynkiem w sprayu, aby przywrócić ciągłość ochrony antykorozyjnej.
• Rozstaw podpór: Odległość między punktami podparcia powinna być obliczona zgodnie z przewidywanym obciążeniem kablami, aby uniknąć strzałki ugięcia przekraczającej normy projektowe.
• Montaż do podłoża: Przy mocowaniu bezpośrednio do stropu zaleca się stosowanie kotew rozporowych lub prętów gwintowanych o odpowiedniej klasie wytrzymałości.

FAQ

1. Czy ceownik CWD40H40/2 można stosować na zewnątrz budynków?
Standardowe cynkowanie metodą Sendzimira jest przeznaczone głównie do wnętrz. W przypadku montażu zewnętrznego w trudnych warunkach, zaleca się konsultację w celu doboru wersji cynkowanej ogniowo lub wykonanej ze stali nierdzewnej.

2. Jakie jest maksymalne obciążenie tego profilu?
Obciążalność zależy od schematu statycznego (liczby podpór i ich rozstawu). Przy standardowym montażu co 1,5 metra, ceownik o grubości 1,2 mm zapewnia stabilne podparcie dla większości standardowych tras korytkowych.

3. Czy produkt posiada atesty przeciwpożarowe?
Systemy BAKS są testowane pod kątem podtrzymania funkcji elektrycznych E30-E90, jednak pełna certyfikacja zależy od konfiguracji całego systemu nośnego wraz z uchwytami i kablami.
